Modul pro Raspberry Pi 5

---

Příprava

• Budete potřebovat modely:
  • module_raspberry-pi-5_front
  • module_raspberry-pi-5_base
  • 2x assets_module_mount

• Dále budete potřebovat materiály:
  • lepidlo
  • 8x závitové vložky M3x3
  • 4x závitové vložky M2,5x4
  • 6x šrouby M2,5x7
  • 2x matice M2,5
  • 8x šrouby M3x8 se zkosenou hlavou
  • 80g filamentu

• Použitá elektronika:
  • Raspberry Pi 5
  • I2C 0,96” OLED displej
  • Tlakový spínač bez aretace 12mm s připájenými propojovacími kabely (20 cm)
  • Rotační enkodér s tlačítkem
  • Propojovací kabely 15-20cm samec-samice
• Použité nástroje:
  • pájecí stanice
  • šroubovák

---

Krok 1: Tisk

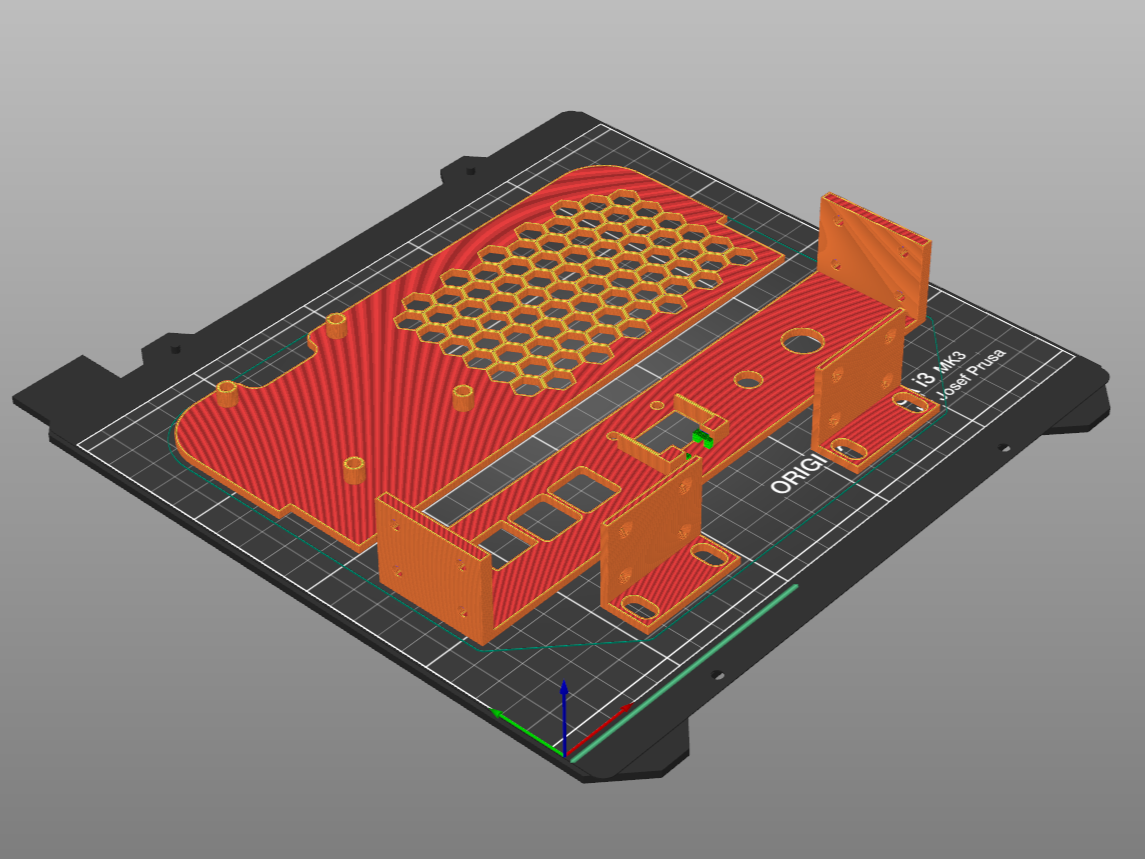

• Položte modely na tiskovou podložku tak, jak je ukázané na obrázku.
• U modelu module_raspberry-pi-5_front přidejte podpěry pod držák na displej, v PrusaSliceru stačí, když je automaticky vygenerujete přes nástroj kreslení podpěr

---

Krok 2: Závitové vložky

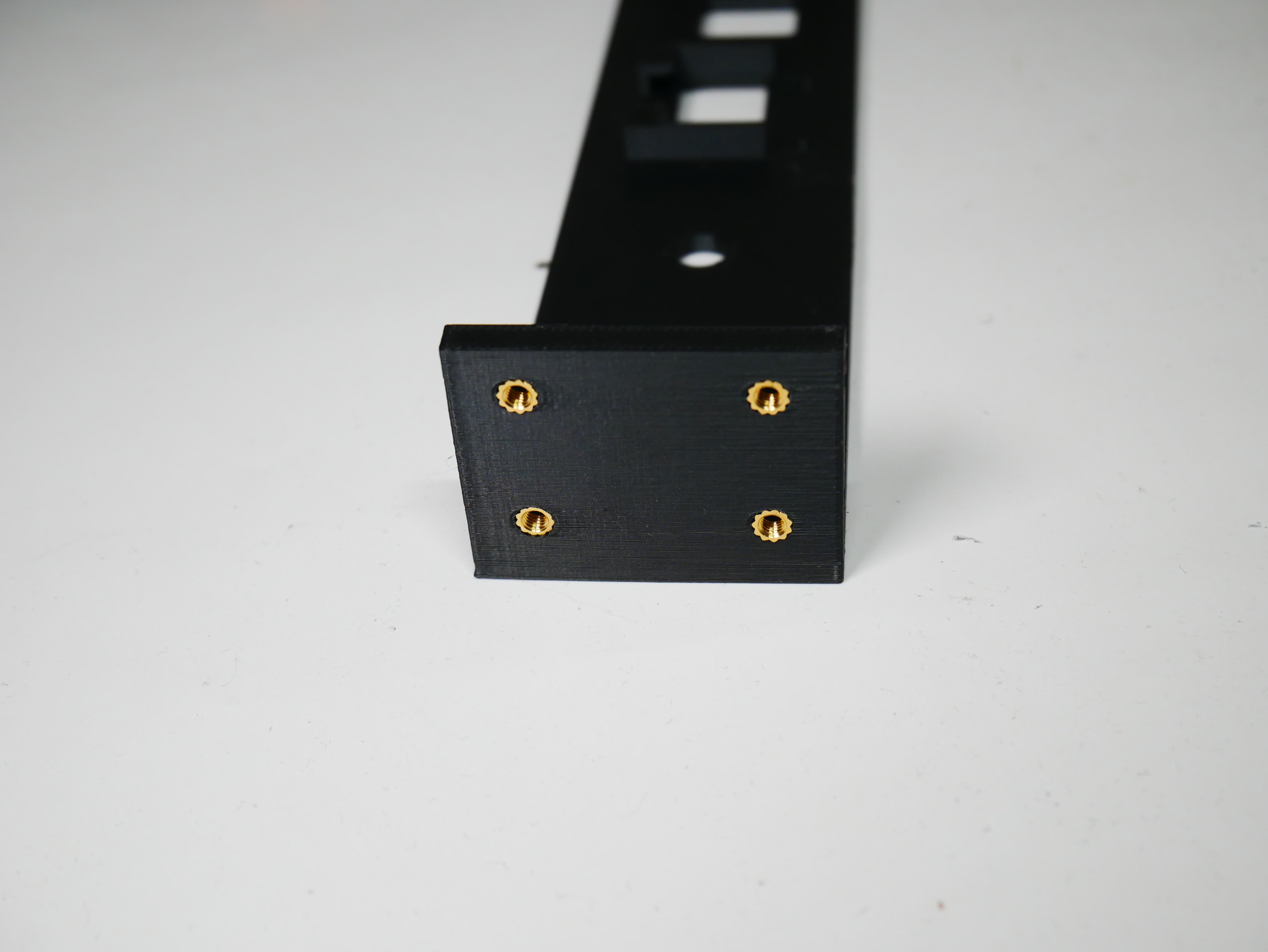

• Zaveďte do stran modelu module_raspberry-pi-5_front závitové vložky M3x3

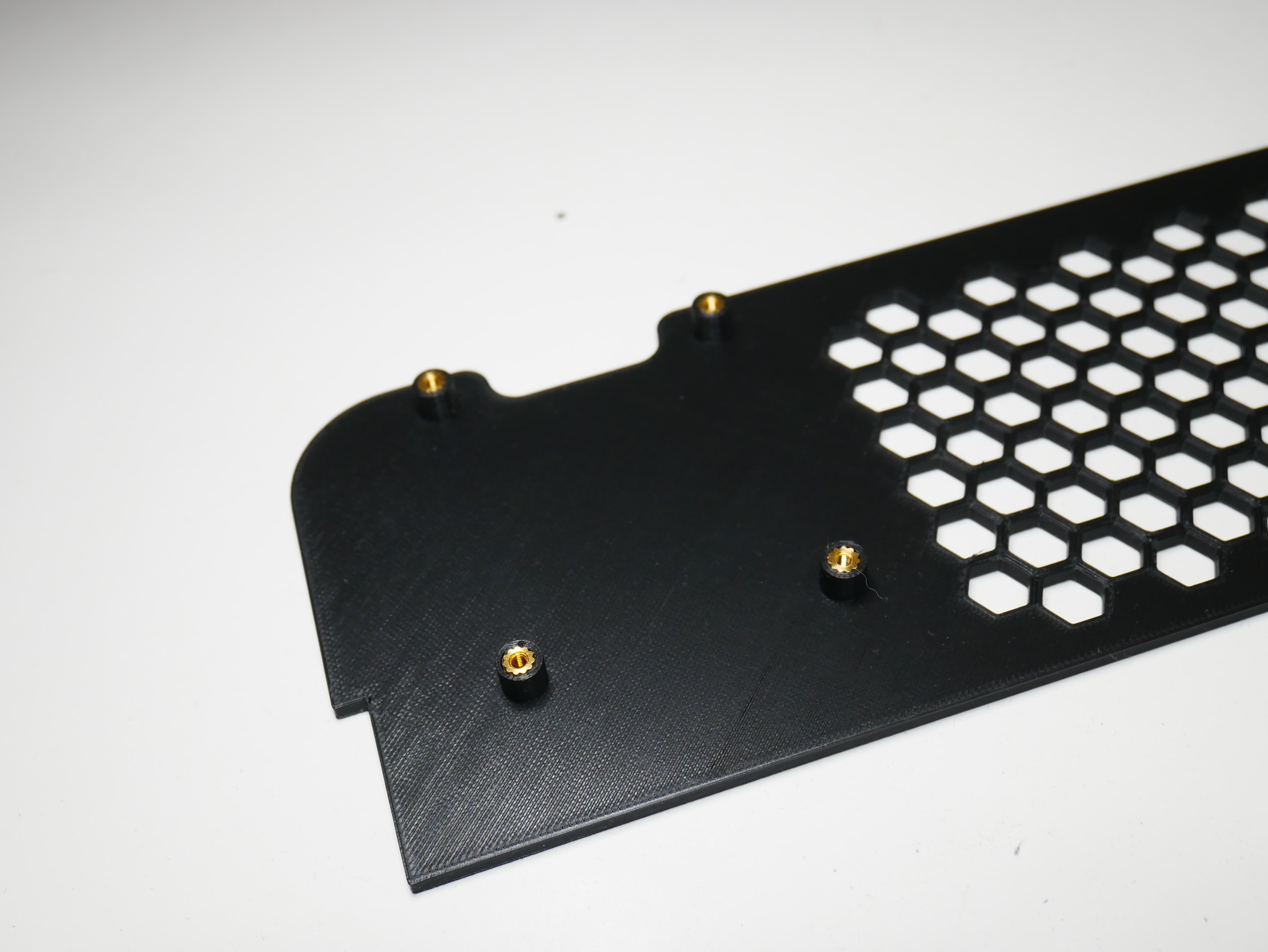

• Do modelu module_raspberry-pi-5_base přidejte závitové vložky M2,5x4 podle obrázku

---

Krok 3: Lepení

• Slepte modely module_raspberry-pi-5_front a module_raspberry-pi-5_base podle obrázku

---

Krok 4: Instalace elektroniky

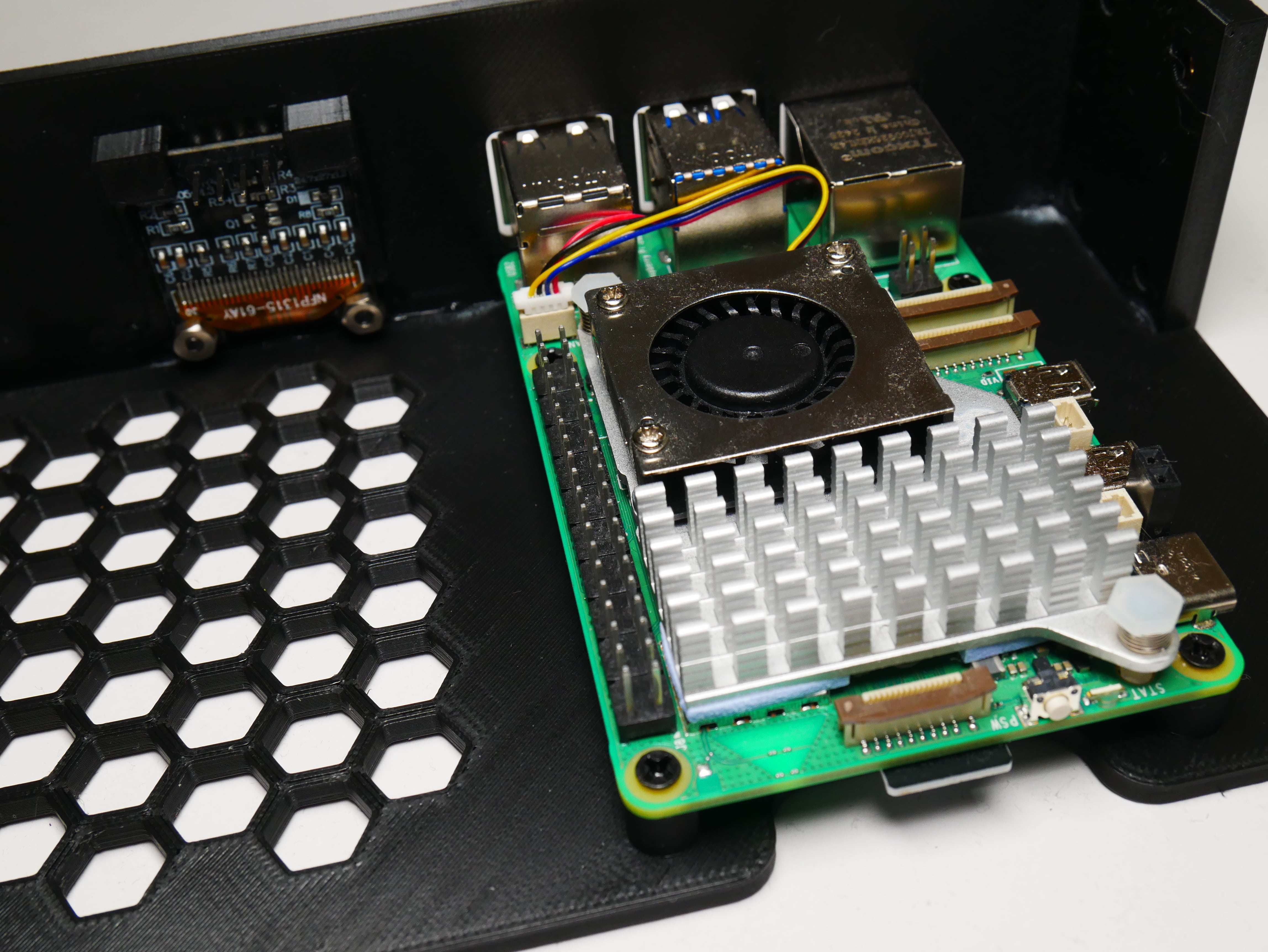

• Pomocí šroubů M2,5x7 přidělejte Raspberry Pi 5
• Vsuňte displej podle obrázku a pomocí šroubů M2,5x7 a matic M2,5 ho mírně přidělejte

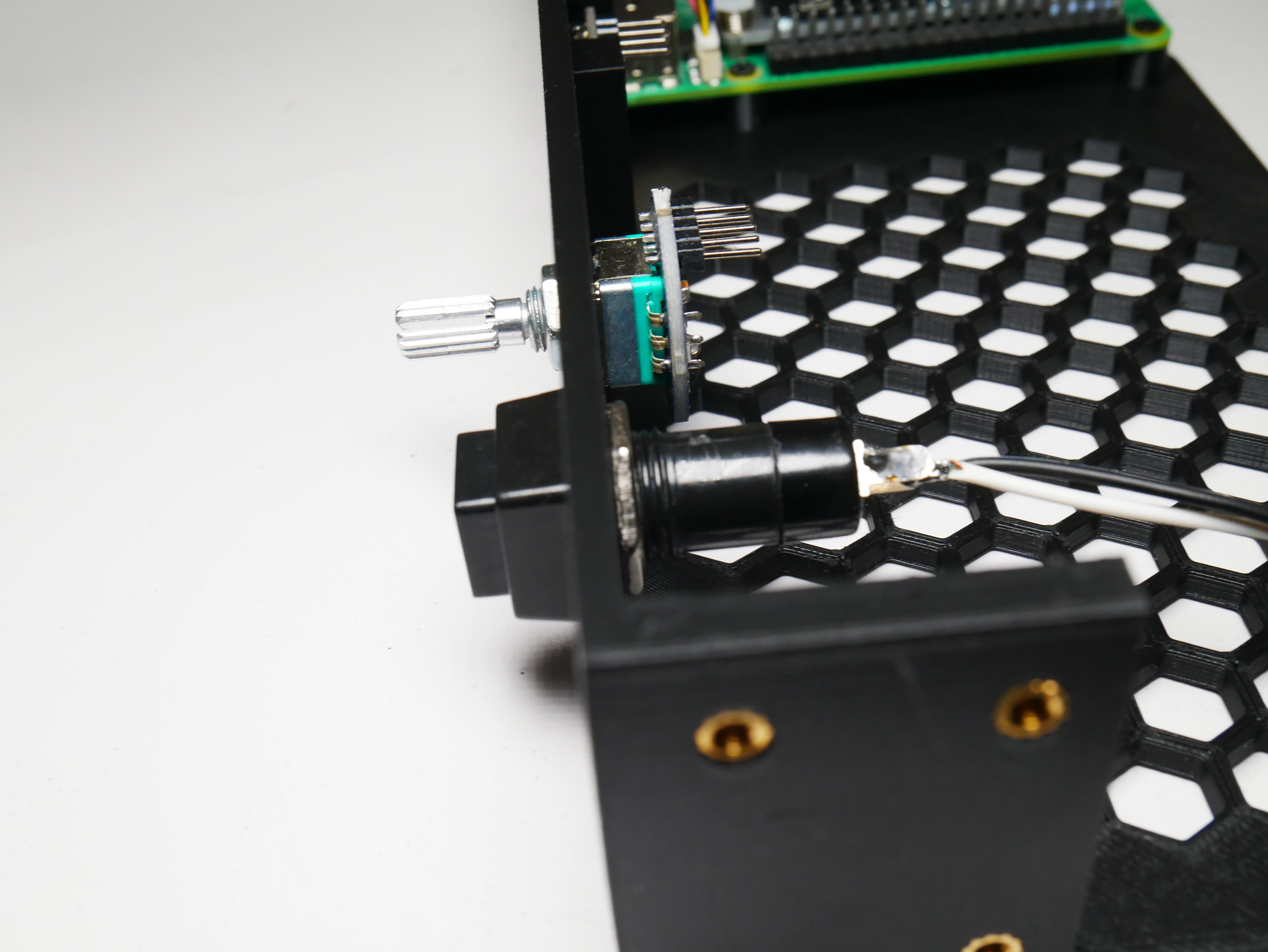

• Nainstalujte tlakový spínač a rotační enkodér

---

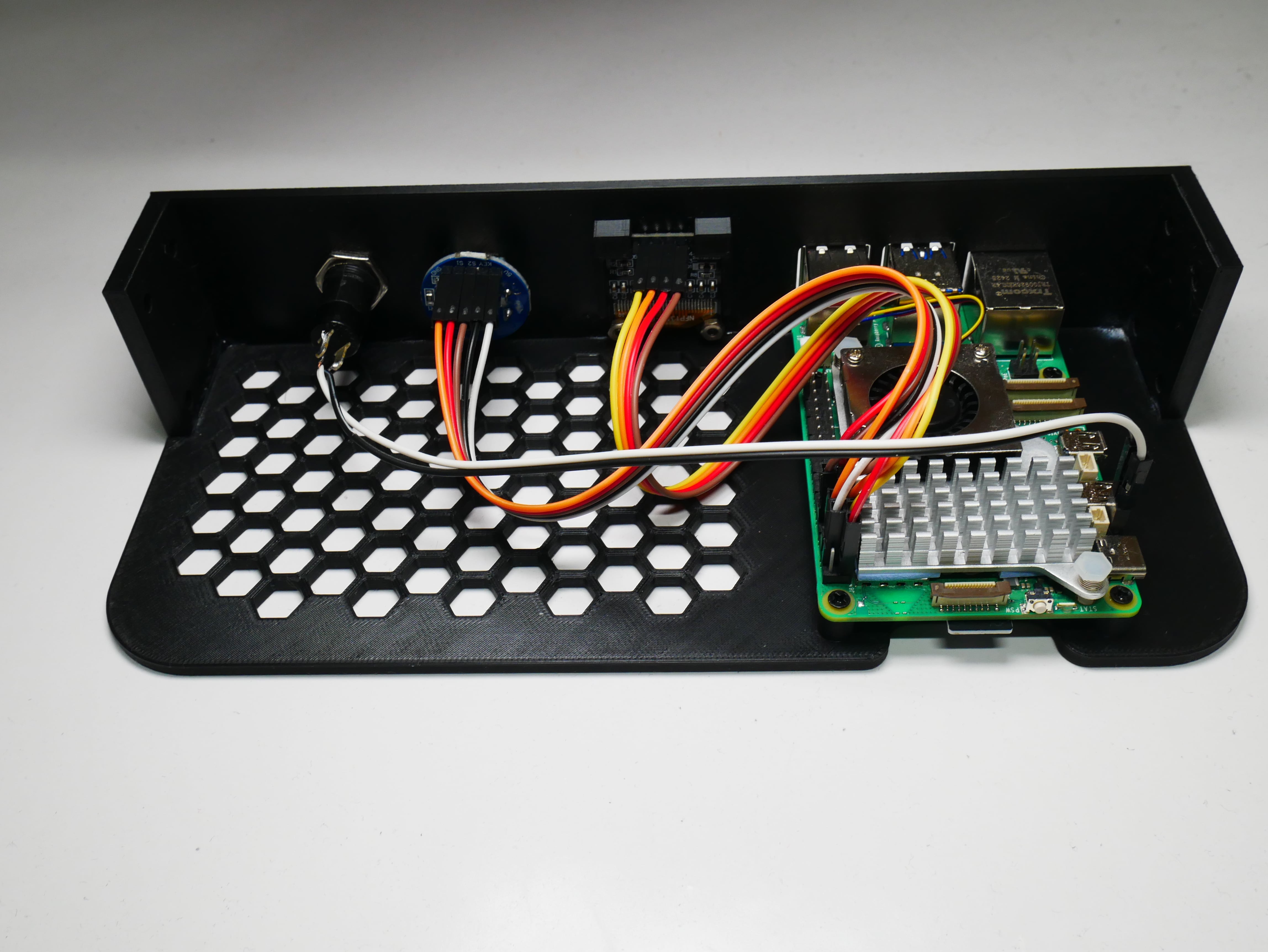

Krok 5: Zapojení

• Zapojení displeje:
  • GND -> Pin 9
  • VCC -> Pin 1
  • SLC -> Pin 5
  • SDA -> Pin 3
• Zapojení rotačního ekodéru:
  • GND -> Pin 6
  • S1 -> Pin 11
  • S2 -> Pin 12
  • Key -> Pin 13
  • 5V -> Pin 2
• Kabely tlačítka připojte na piny napájecího tlačítka Raspberry Pi 5

---

Krok 6: Připevnění

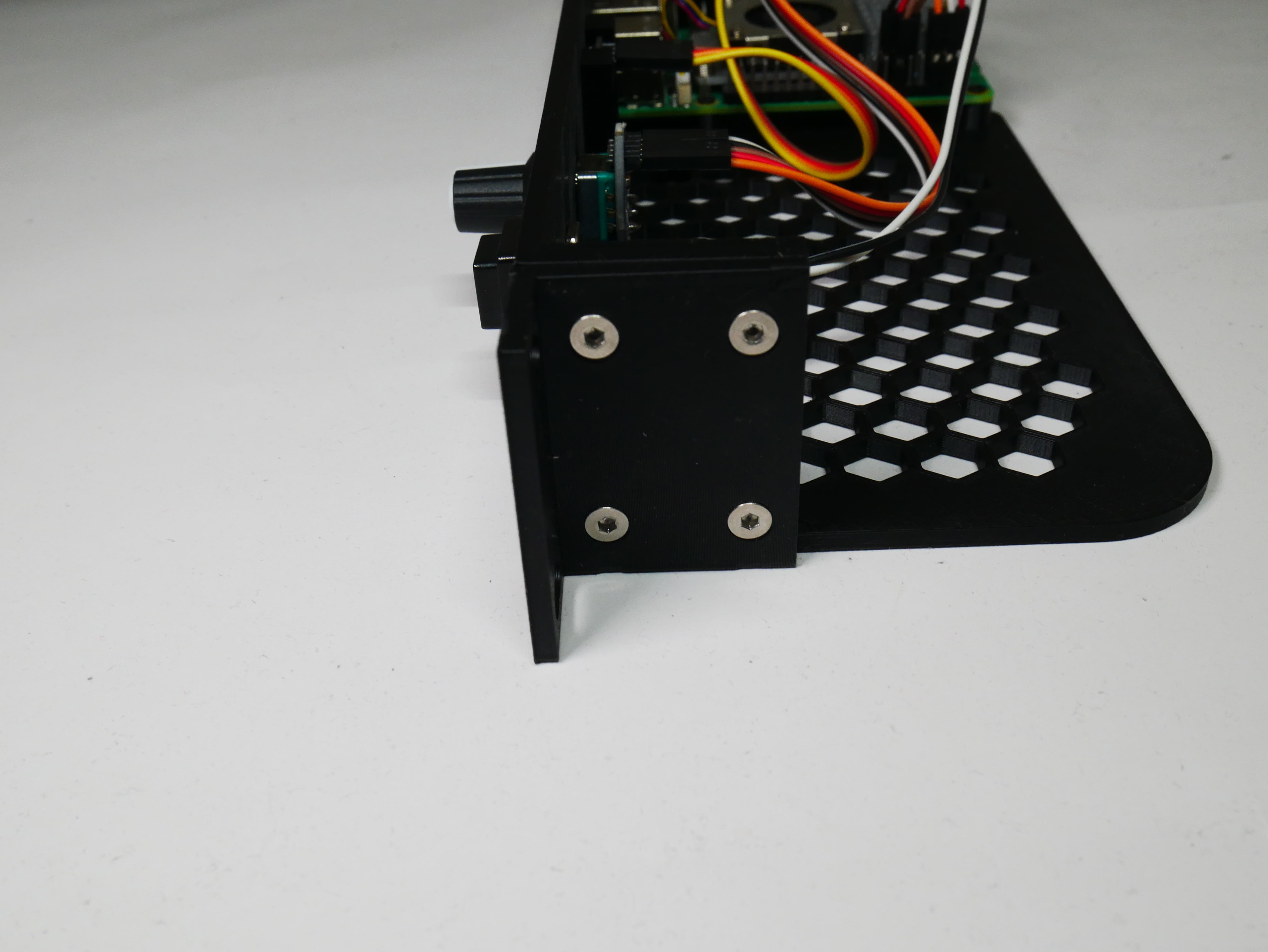

• Připevněte model assets_module_mount pomocí čtyř M3x8 šroubů se zkosenou hlavou
• Stejně to zopakujte na druhé straně

---
