Modul pro síťové zařízení

  • Do tohoto modulu můžete dávat zařízení o maximálních rozměrech:
    • Výška: 40mm
    • Šířka: 205mm
    • Hloubka: 150mm

Příprava

  • Budete potřebovat modely:
    • network_base
    • network_left-hand
    • network_right-hand
    • 2x assets_module_mount
  • Dále budete potřebovat materiály:
    • lepidlo
    • 28x závitové ložky M3x3
    • 8x šrouby M3x8 se zkosenou hlavou
    • 4x šrouby M3x6 s kulatou hlavou
    • 2x protizkluzovou samolepku 20x100mm
    • 115g filamentu
  • Použité nástroje:
    • pájecí stanice
    • šroubovák

Krok 1: Tisk

alt

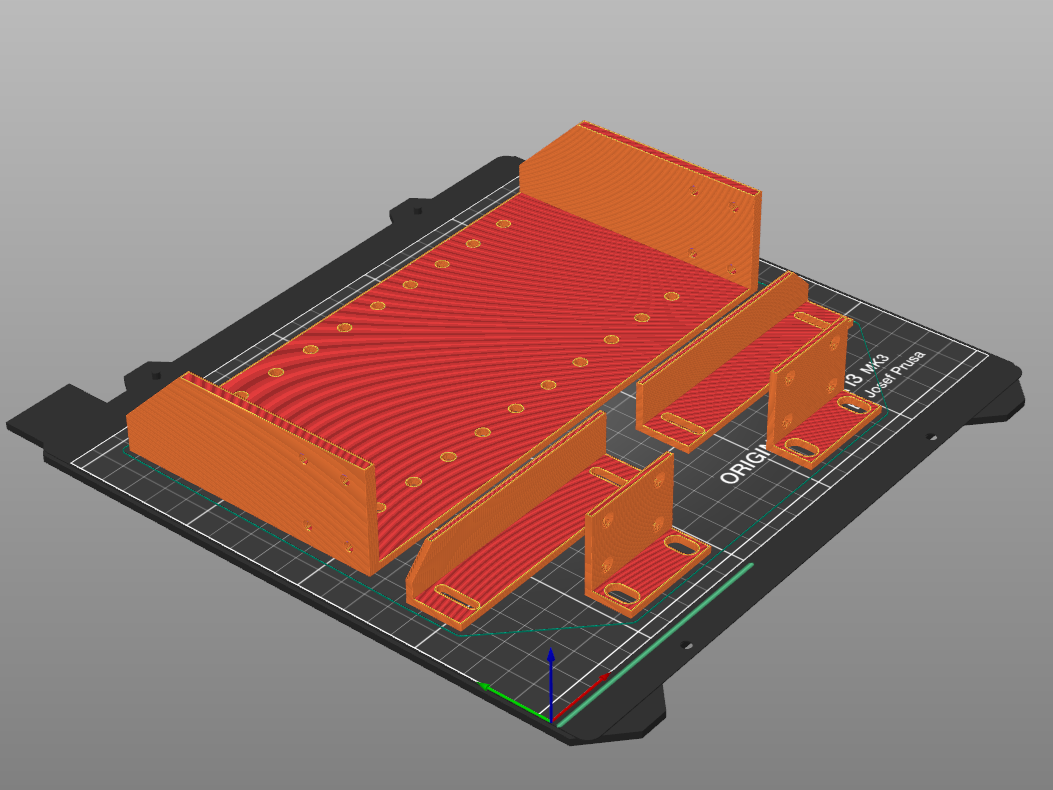

  • Ve Sliceru položte objekty, tak jsou ukázané na obrázku


Krok 2: Závitové vložky

alt

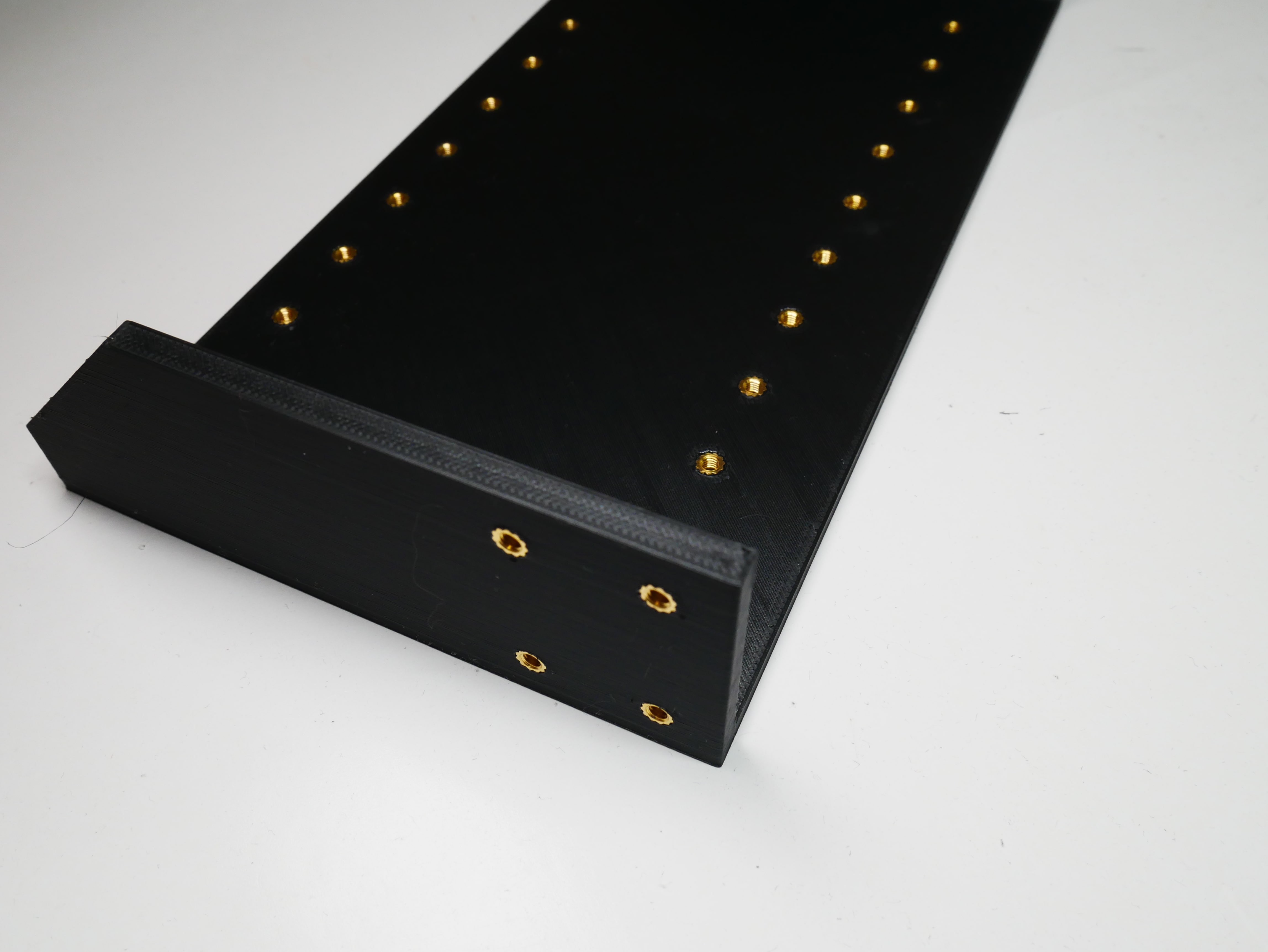

  • Nainstalujte záitové vložky do všech otvorů modelu network_base, jak horizontálně, tak vertikálně


Krok 3: Protizkluzové samolepky

alt

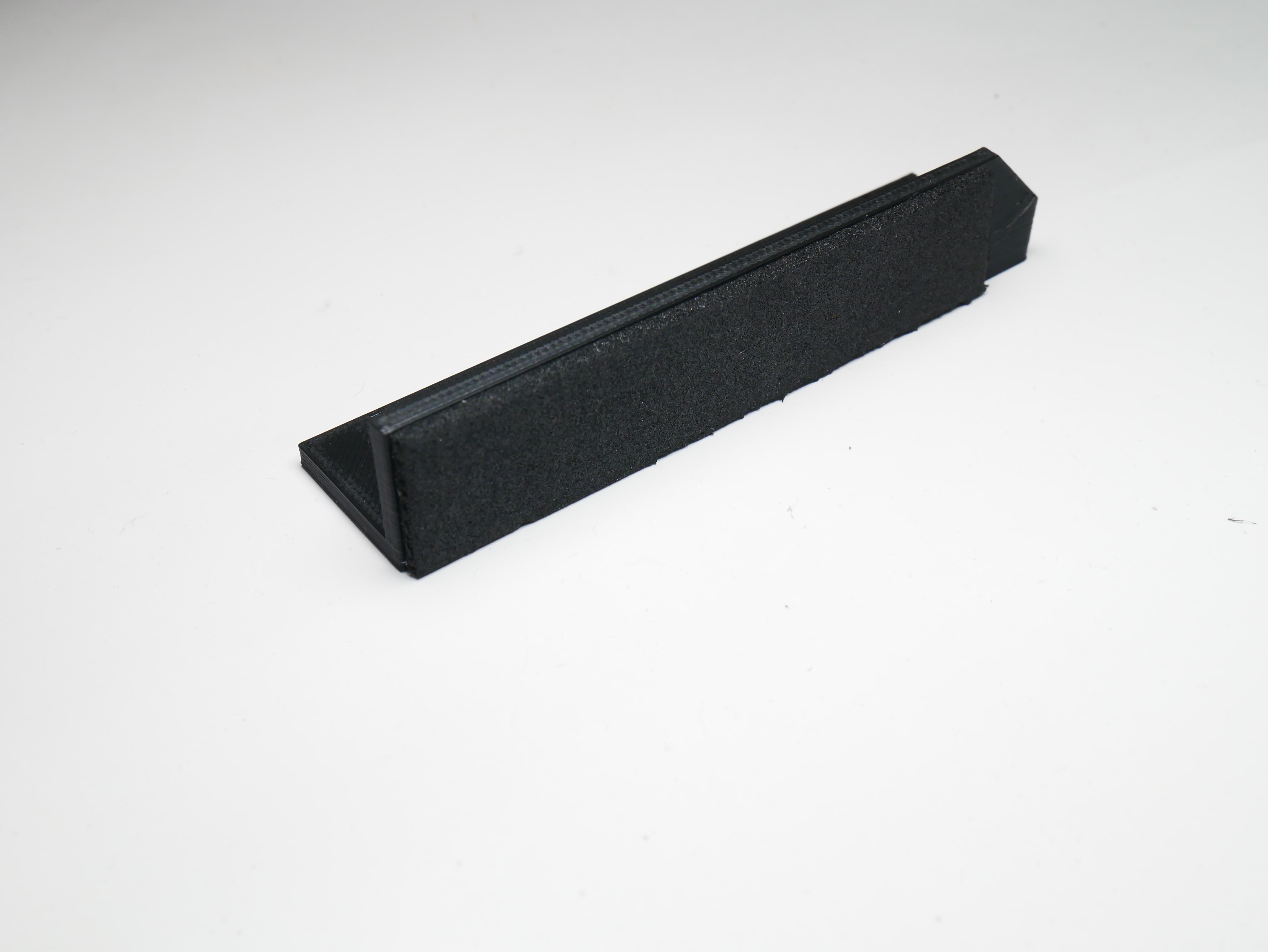

  • Přilepte na strany modelů network_left-hand a netwoork_right-hand protizkluzové samolepky


Krok 4: Připevnění zařízení

alt

  • Vyměřte si pomocí zařízení, kam umístit držáky
  • Připevněte držáky šrouby M3x6 (Jestě je nedotahujte)

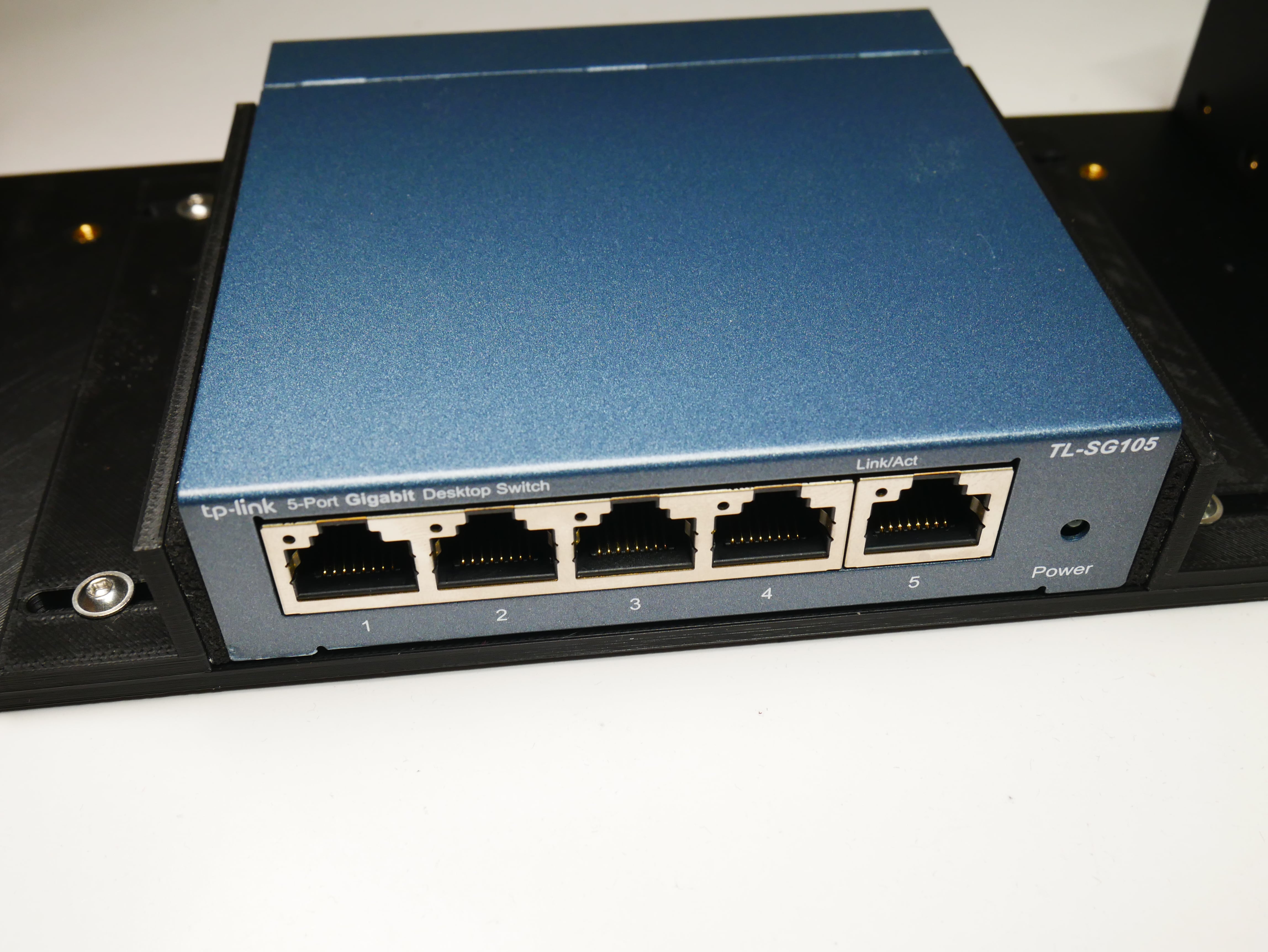

  • Umístěte vaše zařízení na network_base a utáhněte šrouby
