Základna

Příprava

  • Budete potřebovat modely:
    • base_back-bar
    • base_front-bar
    • base_lid
    • base_right-bar
  • Dále budete potřebovat materiály:
    • lepidlo
    • 10x závitové vložky M3x3
    • 8x šrouby M3x6 s kulatou hlavou
    • 265g filamentu (při použití 10% výplně)
  • Použité nástroje:
    • pájecí stanice
    • šroubovák

Krok 1: Tisk

alt

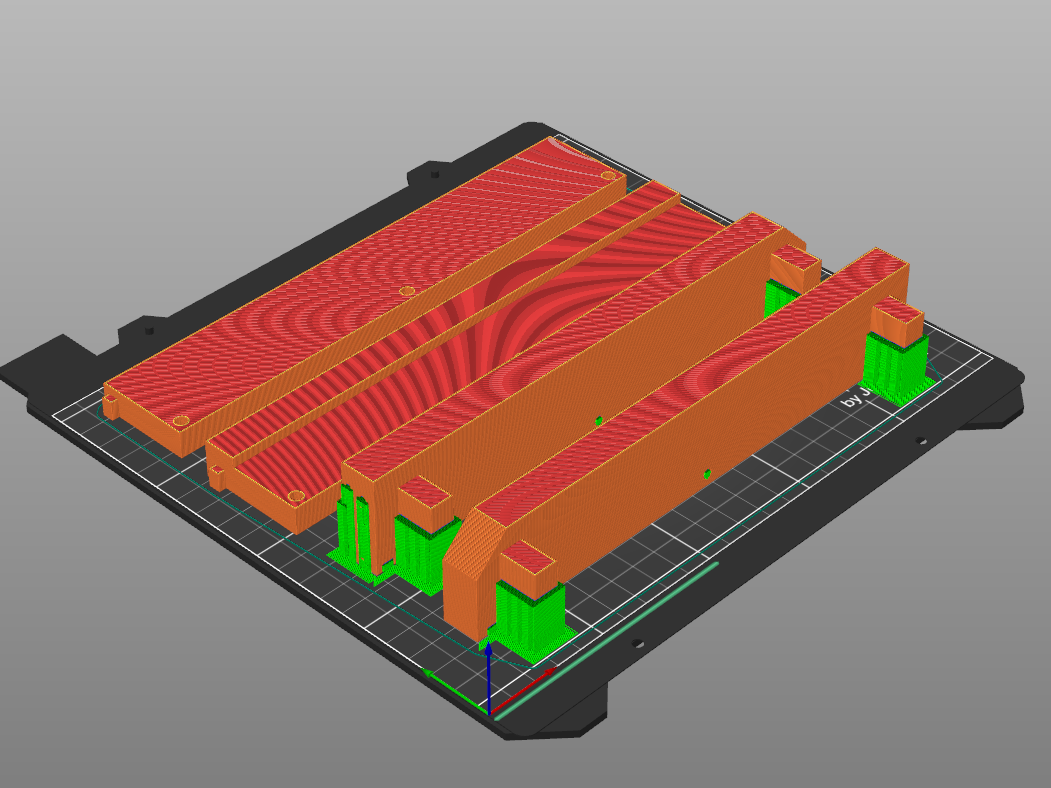

  • Ve Sliceru položte objekty, tak je ukázané na obrázku
  • Přidejte podpěry všude
  • Na položení modelu base_lid nezáleží
  • Po tisku odstraňte všechny podpěry


Krok 2: Závitové vložky

alt

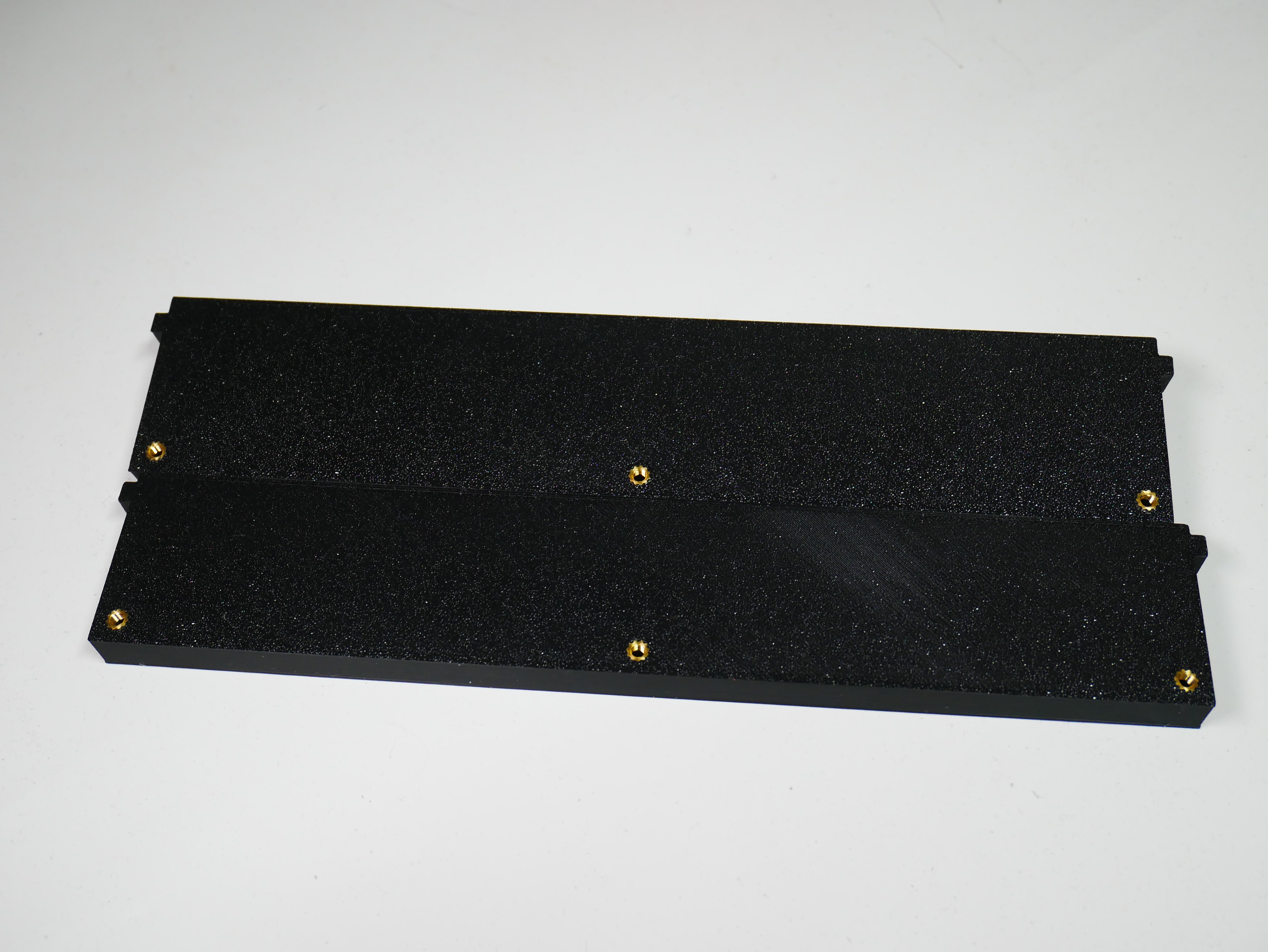

  • Přidejte otvorů na modelu base_front-bar 3 závitové vložky
  • Stejňě to udělejte i na modelu base_back-bar


alt

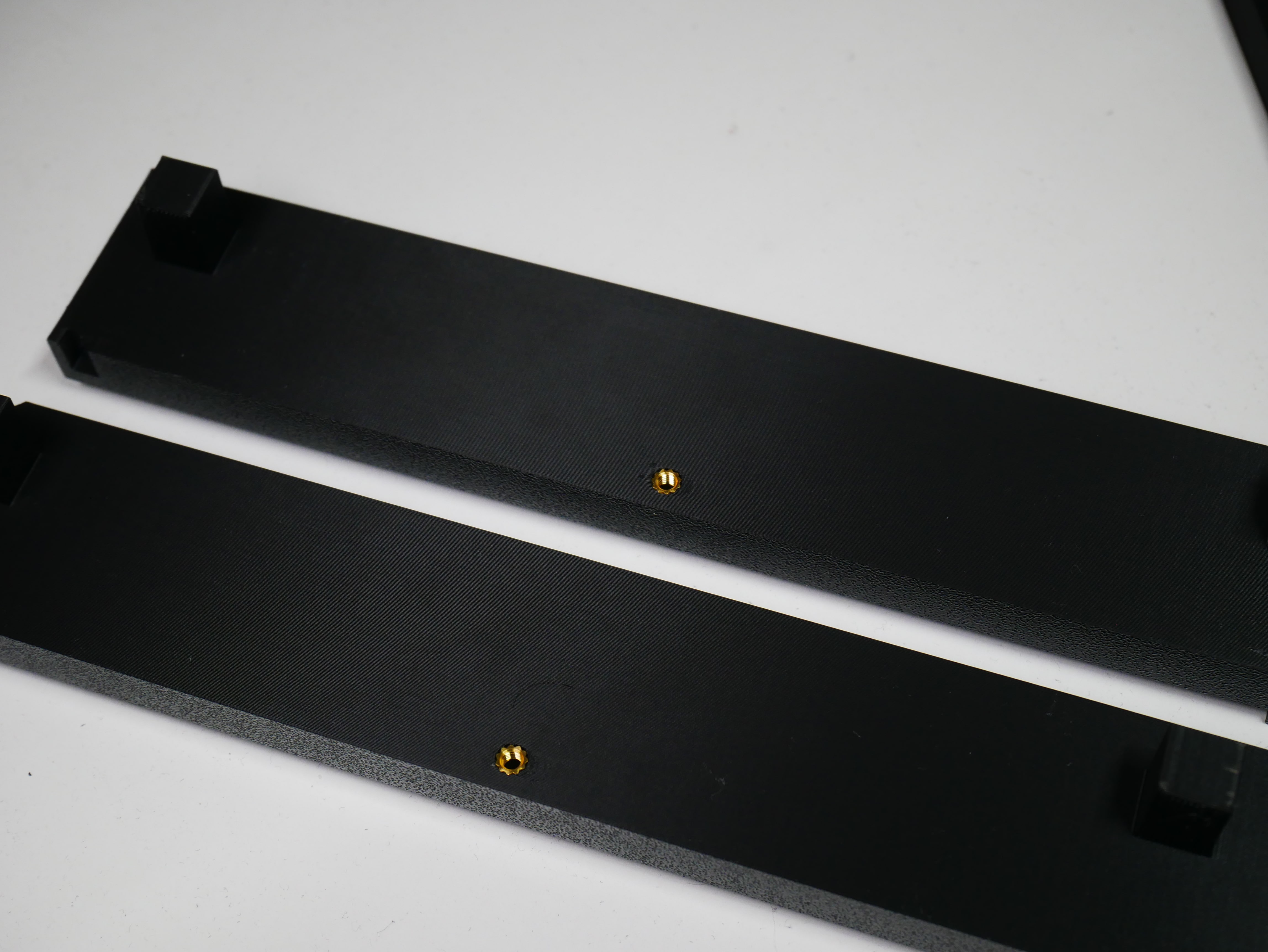

  • Přidejte na model base_left-bar 1 závitovou vložku podle obrázku
  • Stejňě to udělejte i na modelu base_right-bar


alt

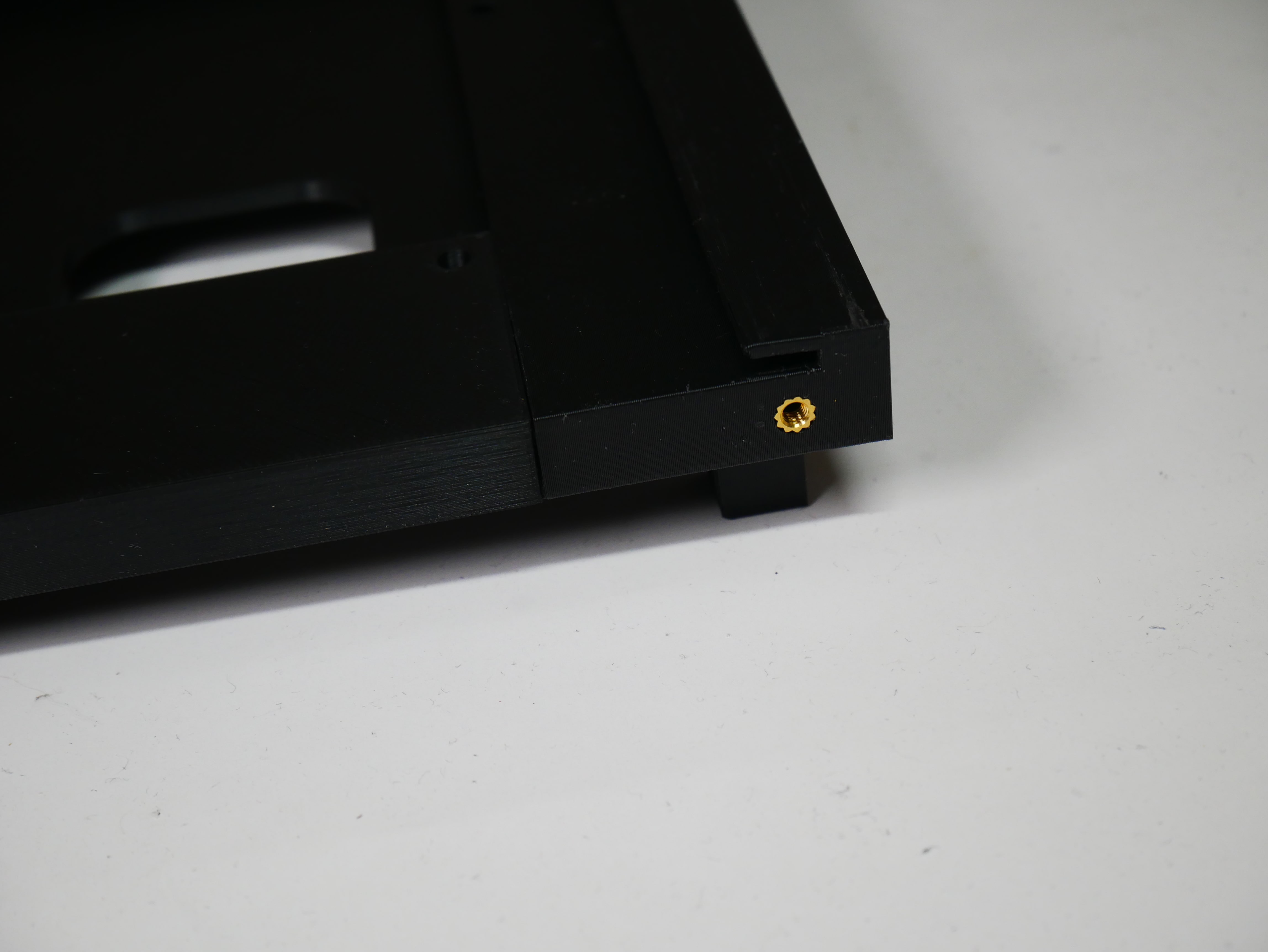

  • Přidejte zezadu modelu base_left-bar 1 závitovou vložku podle obrázku
  • Stejňě to udělejte i na modelu base_right-bar


Krok 3: Lepení

alt

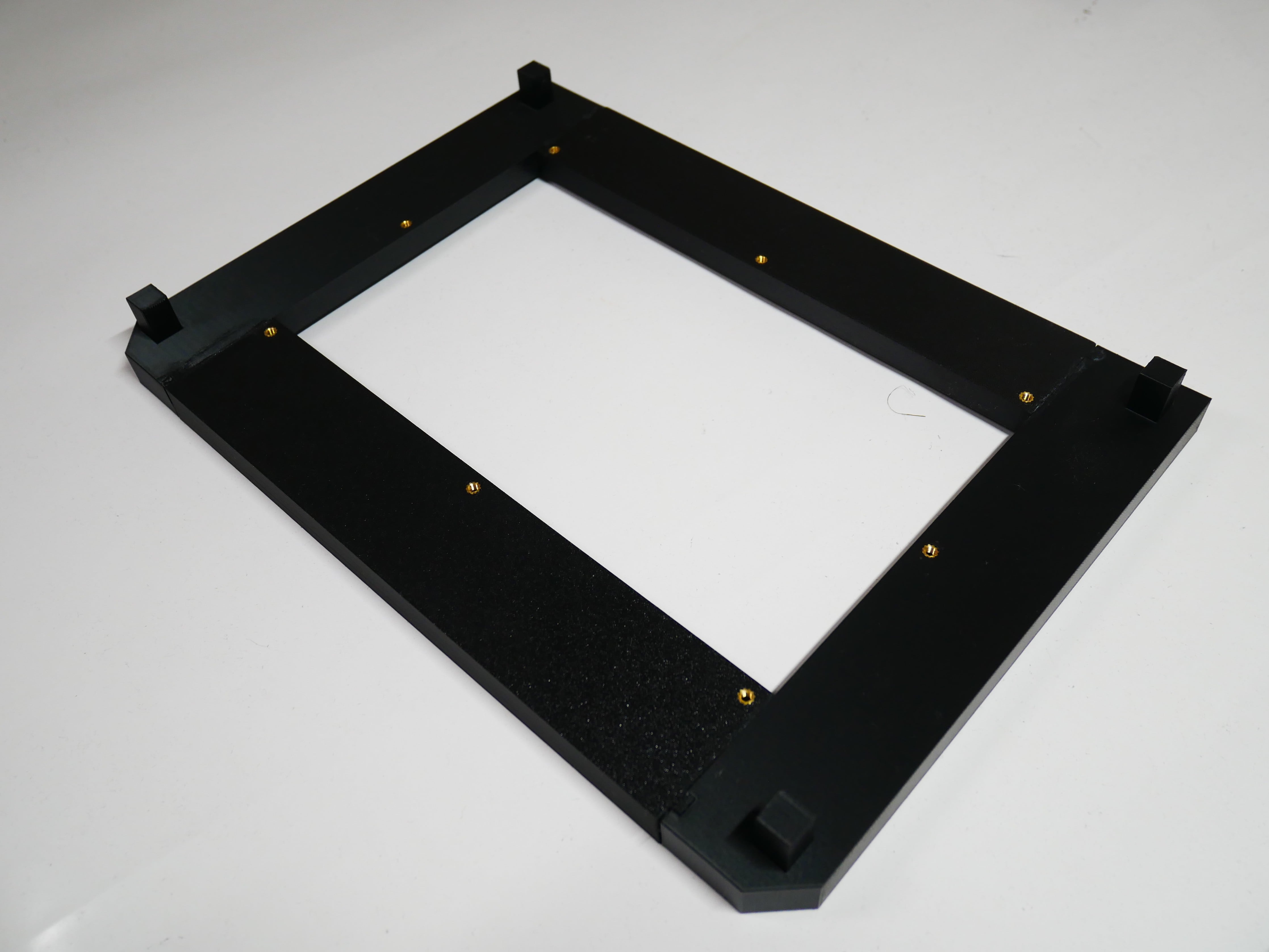

  • Slepte modely base_back-bar, base_front-bar, base_left-bar a base_right-bar podle obrázku
  • Ujistěte se, že máte model base_front-bar u zkosení stran modelů base_left-bar a base_right-bar


Krok 3: Přidání spodního víka

alt

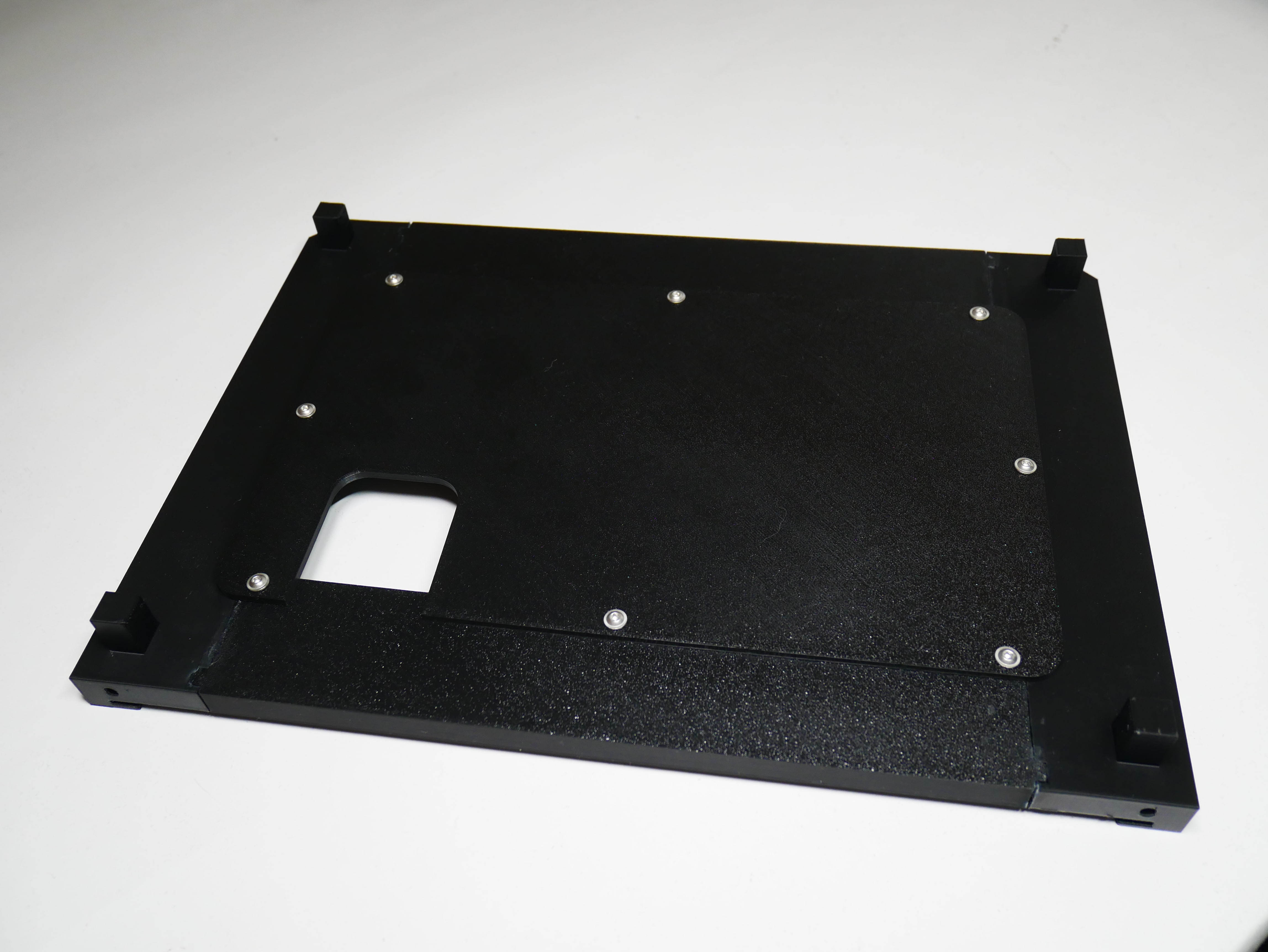

  • Nakonec pomocí 8 šroubů M3 připevněte base_lid na stávající konstrukci


Další
