Tělo (patro)

Příprava

  • Budete potřebovat modely:
    • body_back-bar
    • body_back-cover nebo body_back-cover-open
    • body_left-bar
    • body_right-bar
    • body_left-cover
    • body_right-cover
    • 2x body_module_holder
  • Dále budete potřebovat materiály:
    • lepidlo
    • 22x závitové vložky M3x3
    • 20x šrouby M3x8 se zkosenou hlavou
    • 2x šrouby M3x6 s kulatou hlavou
    • 4x Plovoucí matice a M6 šroub
    • 205g filamentu (při použití 10% výplně a 100% na 2x body_module_holder)
  • Použité nástroje:
    • pájecí stanice
    • šroubovák

Krok 1: Tisk

alt

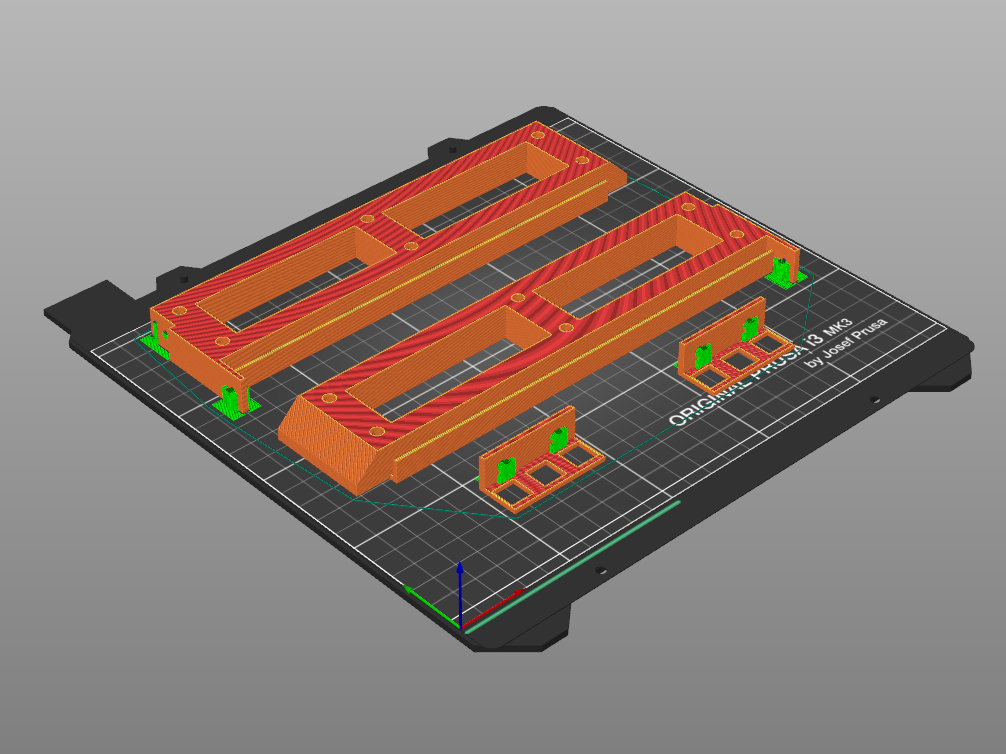

  • Ve Sliceru položte objekty body_left-bar, body_right-bar a 2x body_module_holder, tak je ukázané na obrázku
  • Přidejte na objekty body_module_holder 100% výplň
  • Přidejte podpěry všude
  • Po tisku odstraňte všechny podpěry


alt

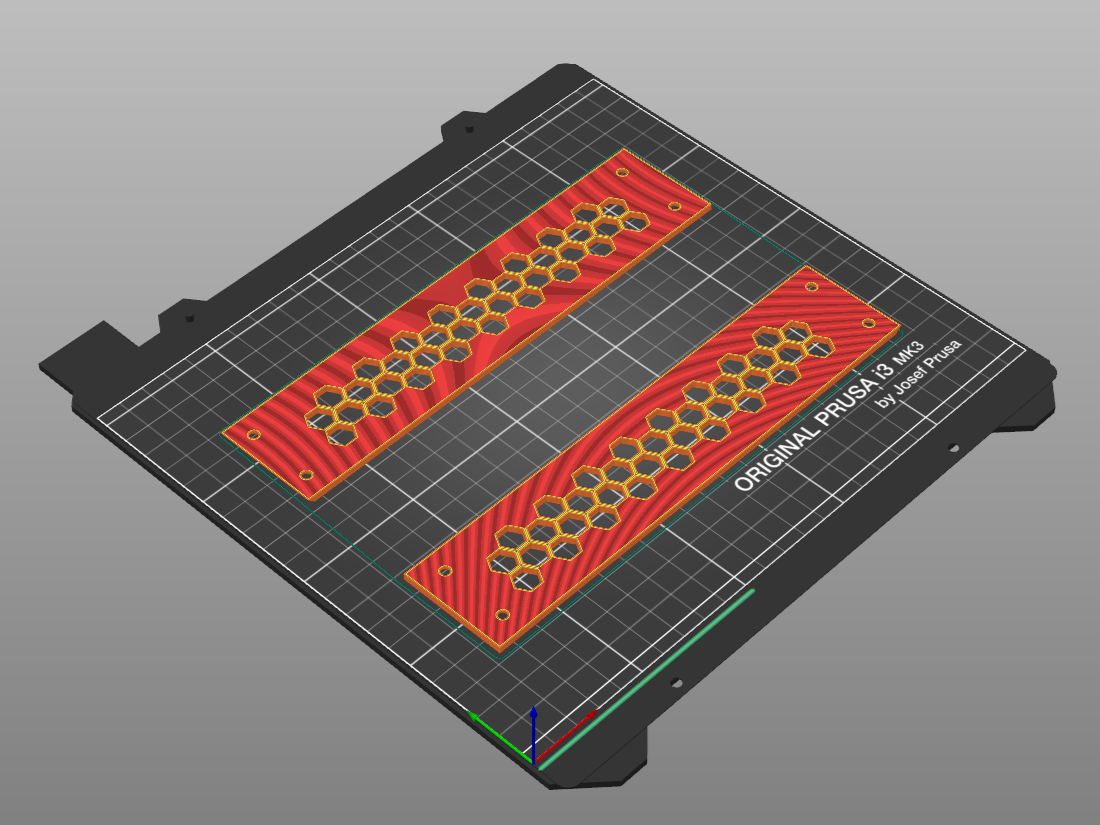

  • Dále ve Sliceru položte objekty body_left-cover a body_right-cover větší základnou směrem vzhůru
  • Nakonec vytisňěte modely body_back-bar a body_back-cover nebo body_back-cover-open, pravděpodobně je budete muset dát do úhlopříčky podložky
  • Po tisku odstraňte všechny podpěry


Krok 2: Závitové vložky

alt

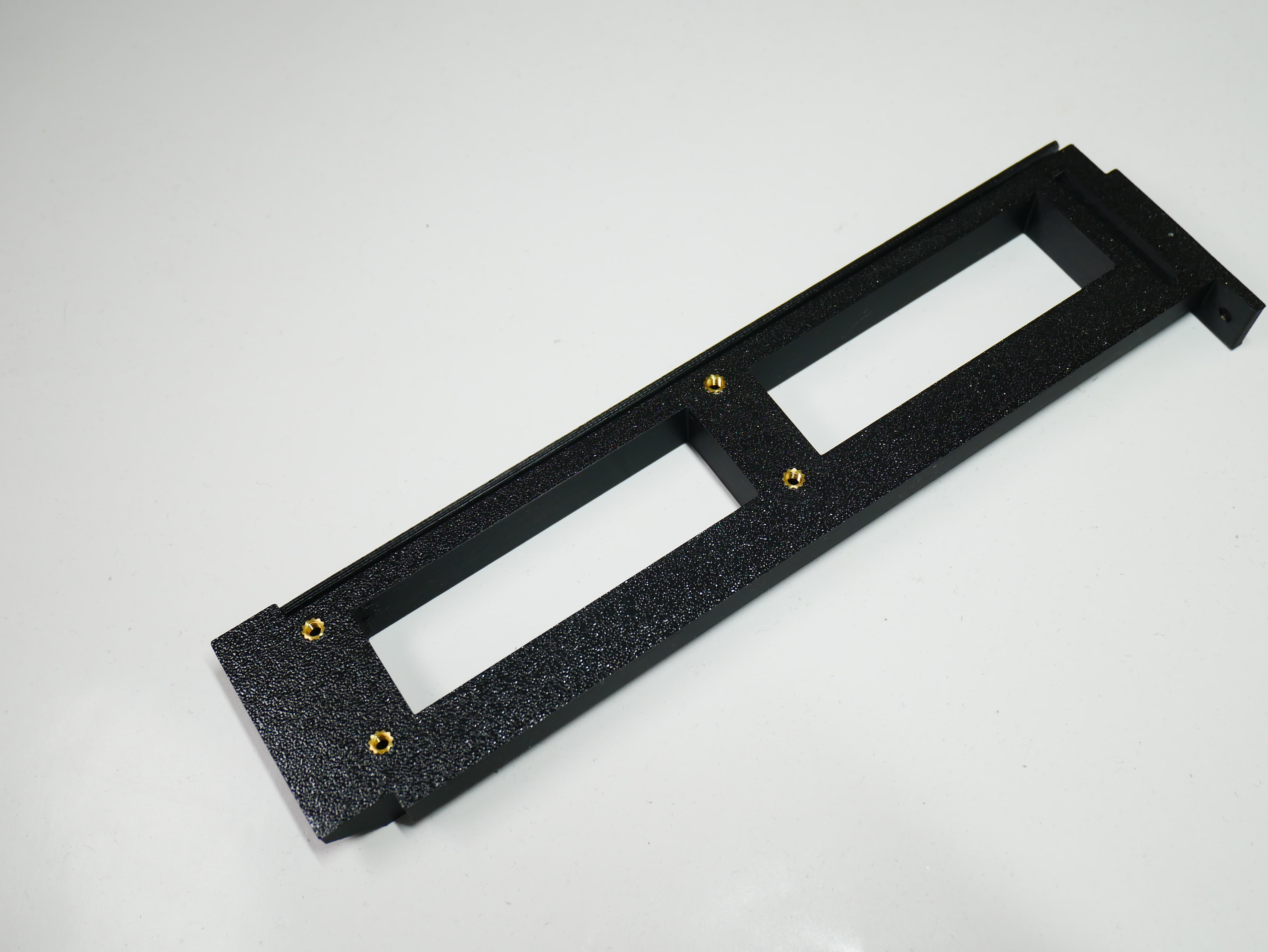

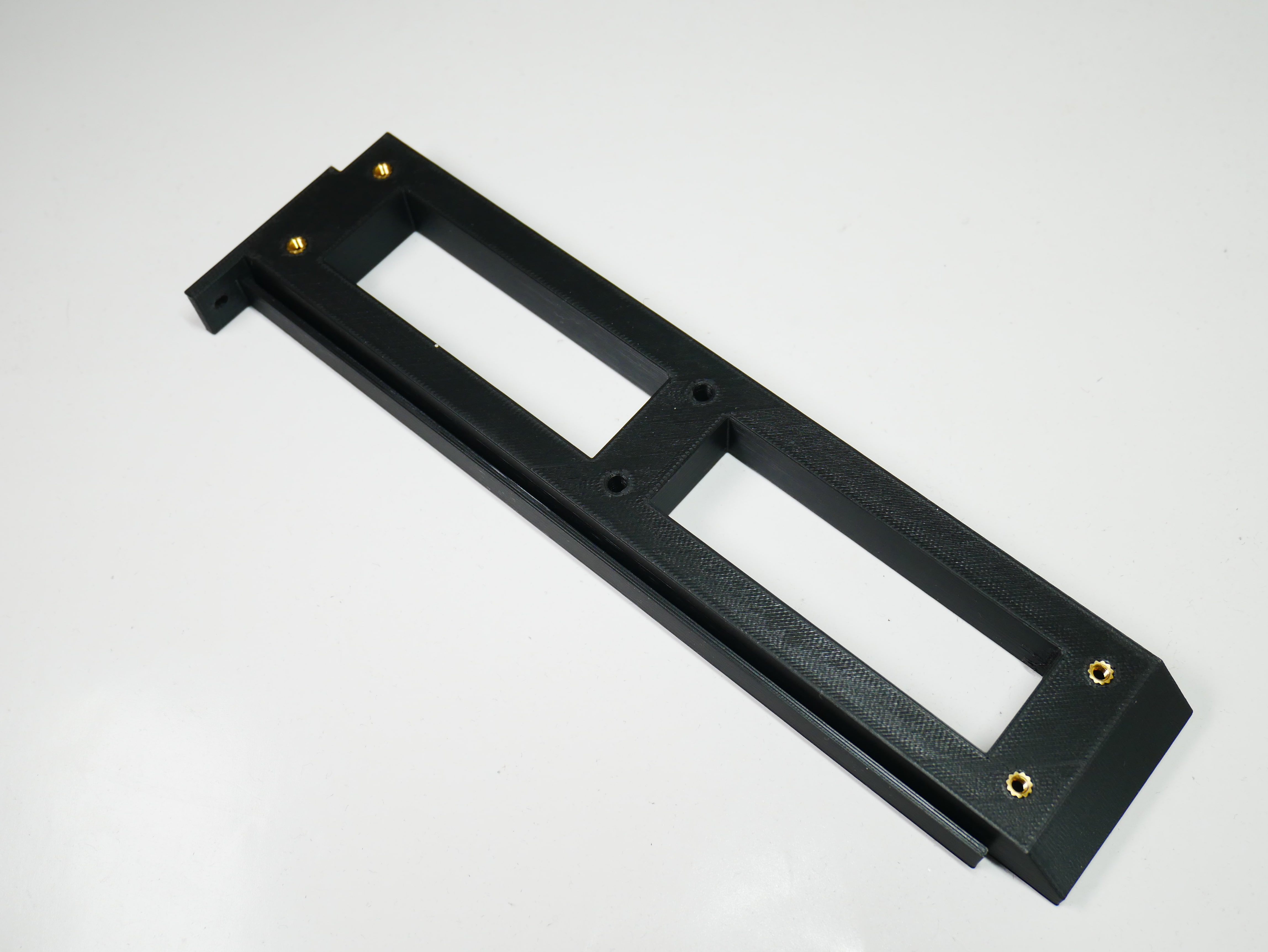

  • Přidejte podle obrázku závitové vložky do otvorů na modelech body_left-bar a body_right-bar


alt

  • Otočte modely a také přidejte podle obrázku závitové vložky do otvorů na modelech body_left-bar a body_right-bar


alt

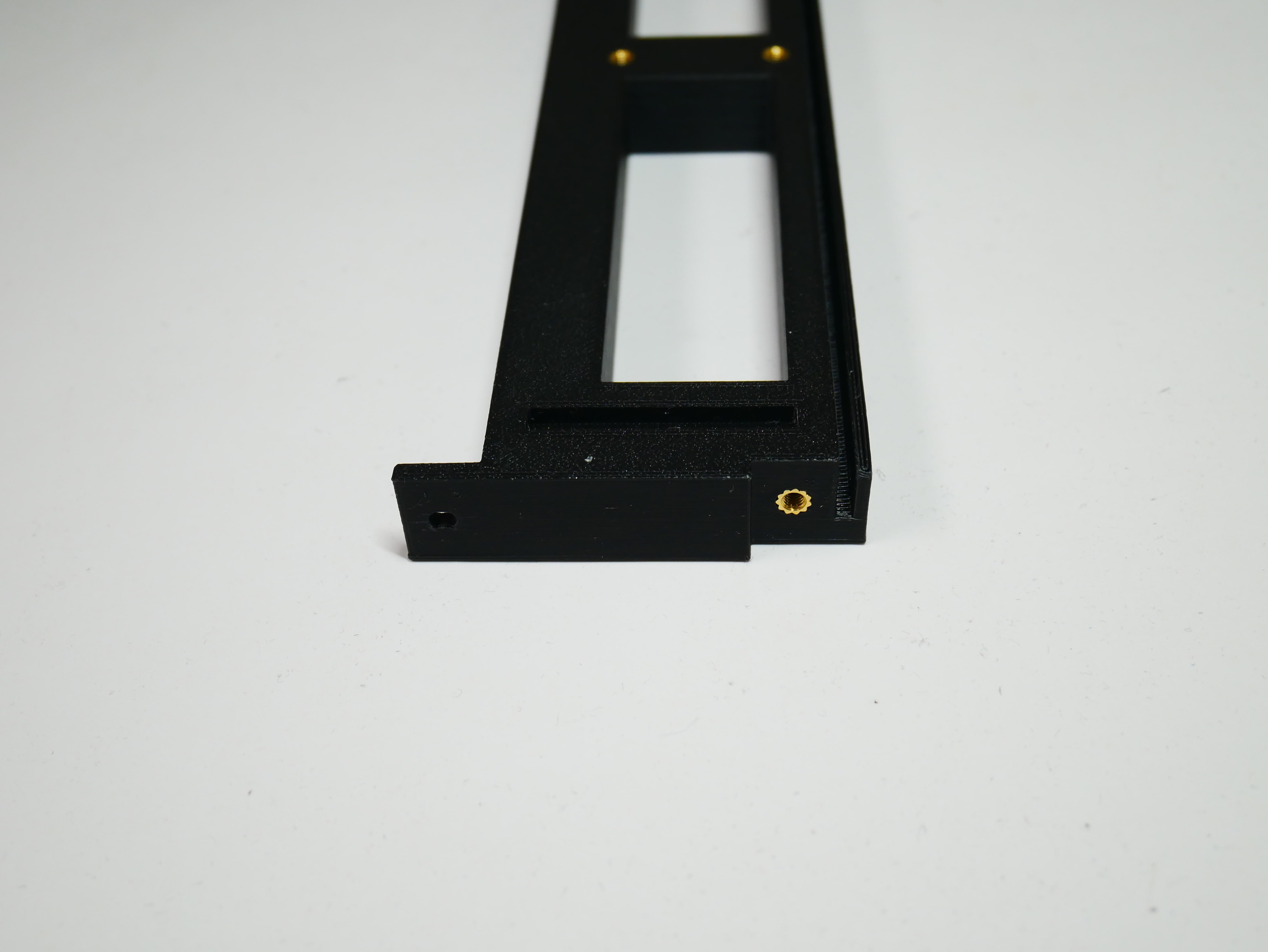

  • Podle obrázku přidejte závitové vložky i na zadní stranu modelů body_left-bar a body_right-bar


alt

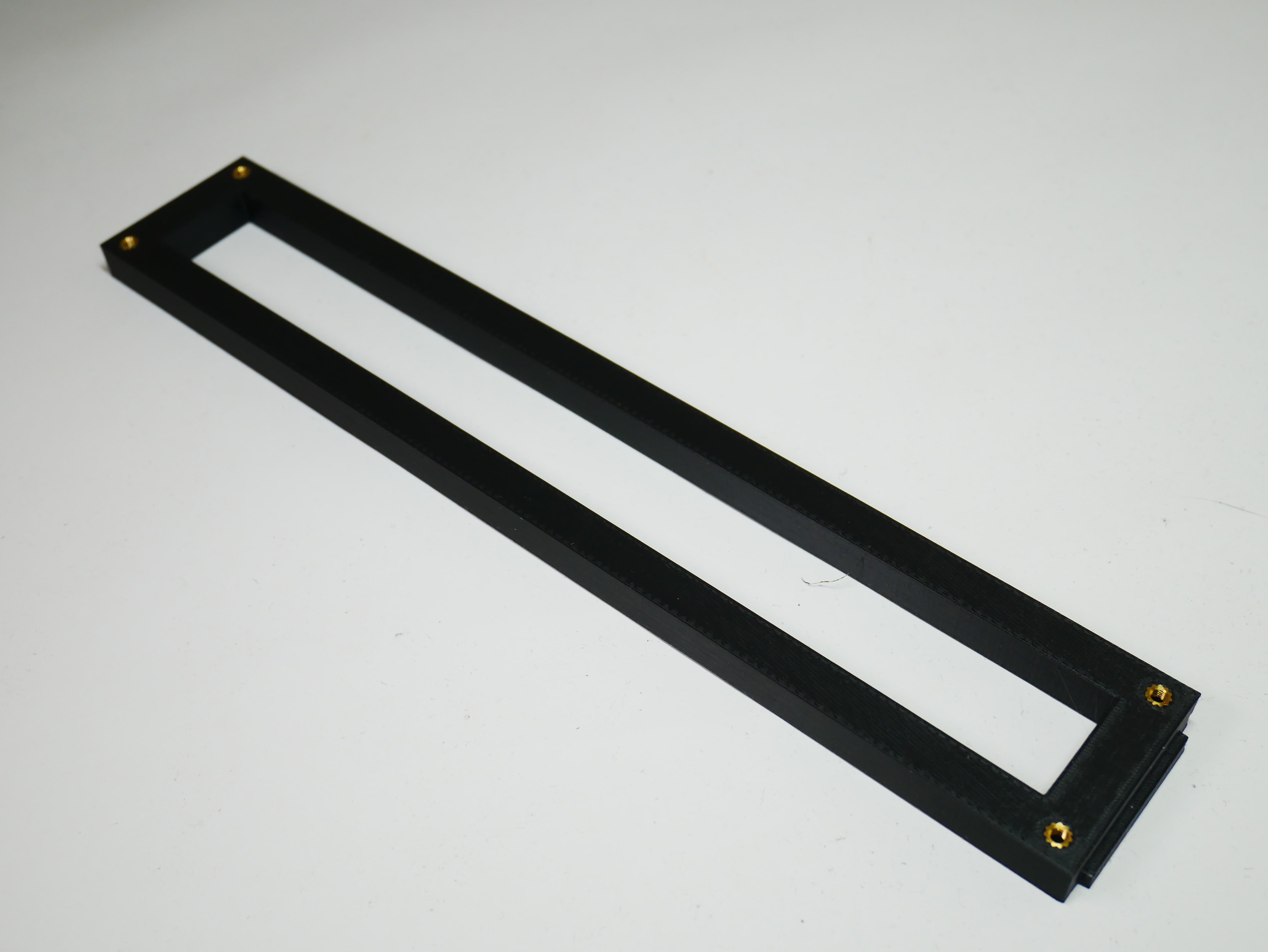

  • Podle obrázku přidejte závitové vložky do modelu body_back-bar
  • Pozor! všimňěte si, na kterou stranu vložky tádáte, musí být na opačné straně než jsou boční výběžky


Krok 3: Lepení

alt

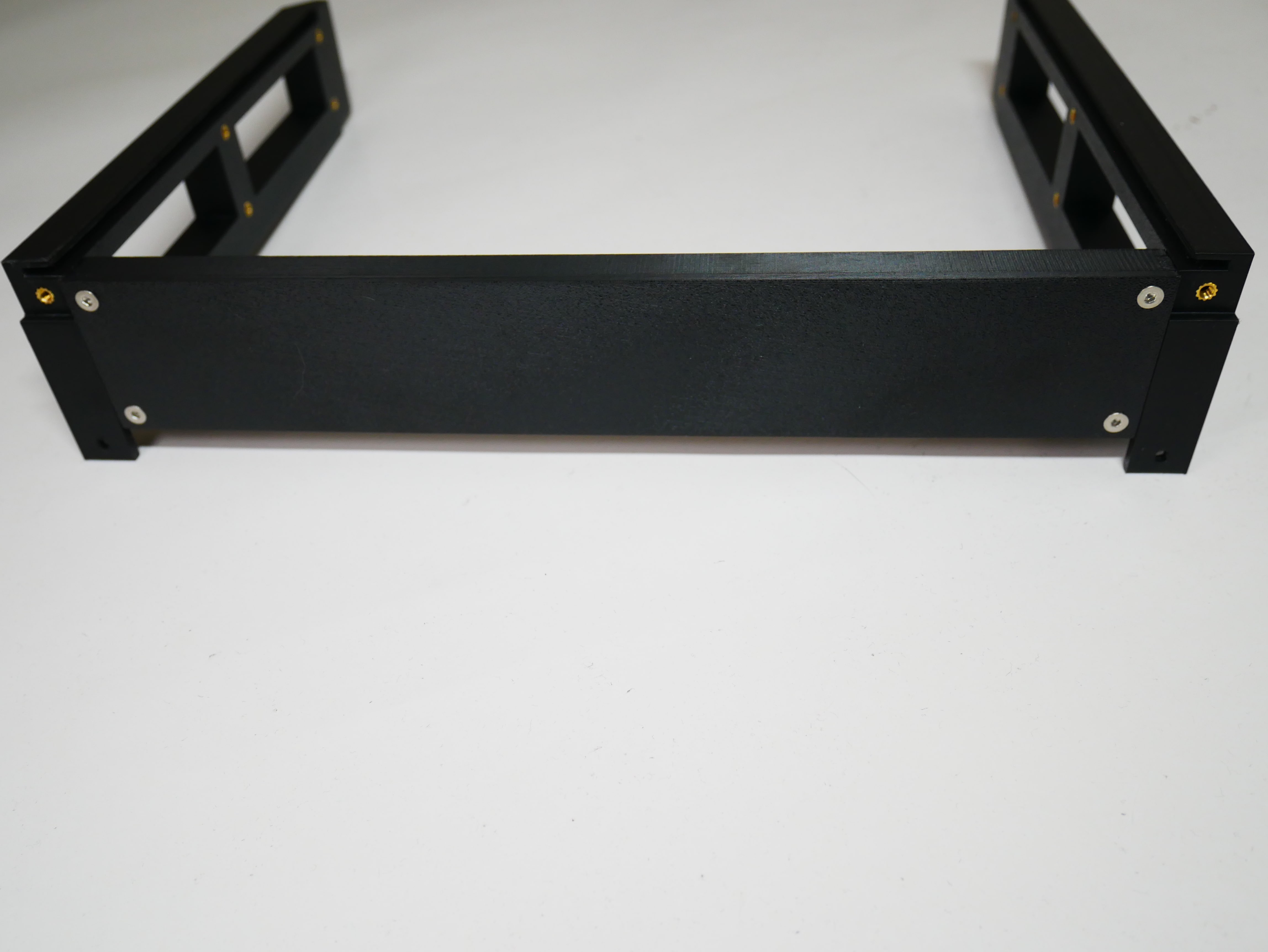

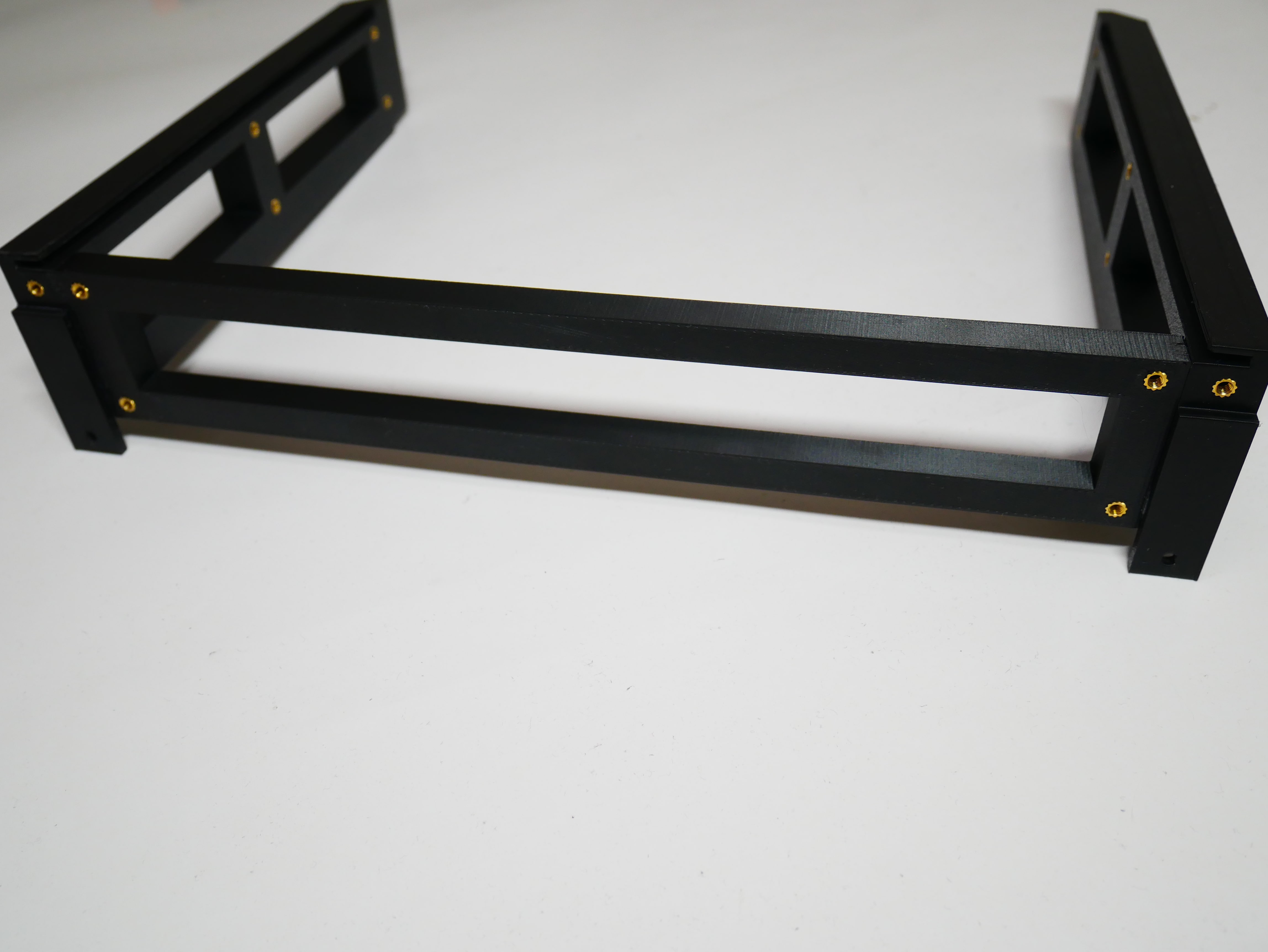

  • Slepte modely body_back-bar, body_left-bar a body_right-bar podle obrázku
  • Pozor! Závitové vložky by měly směřovat směrem ven


Krok 4: Přidělání bočních panelů

alt

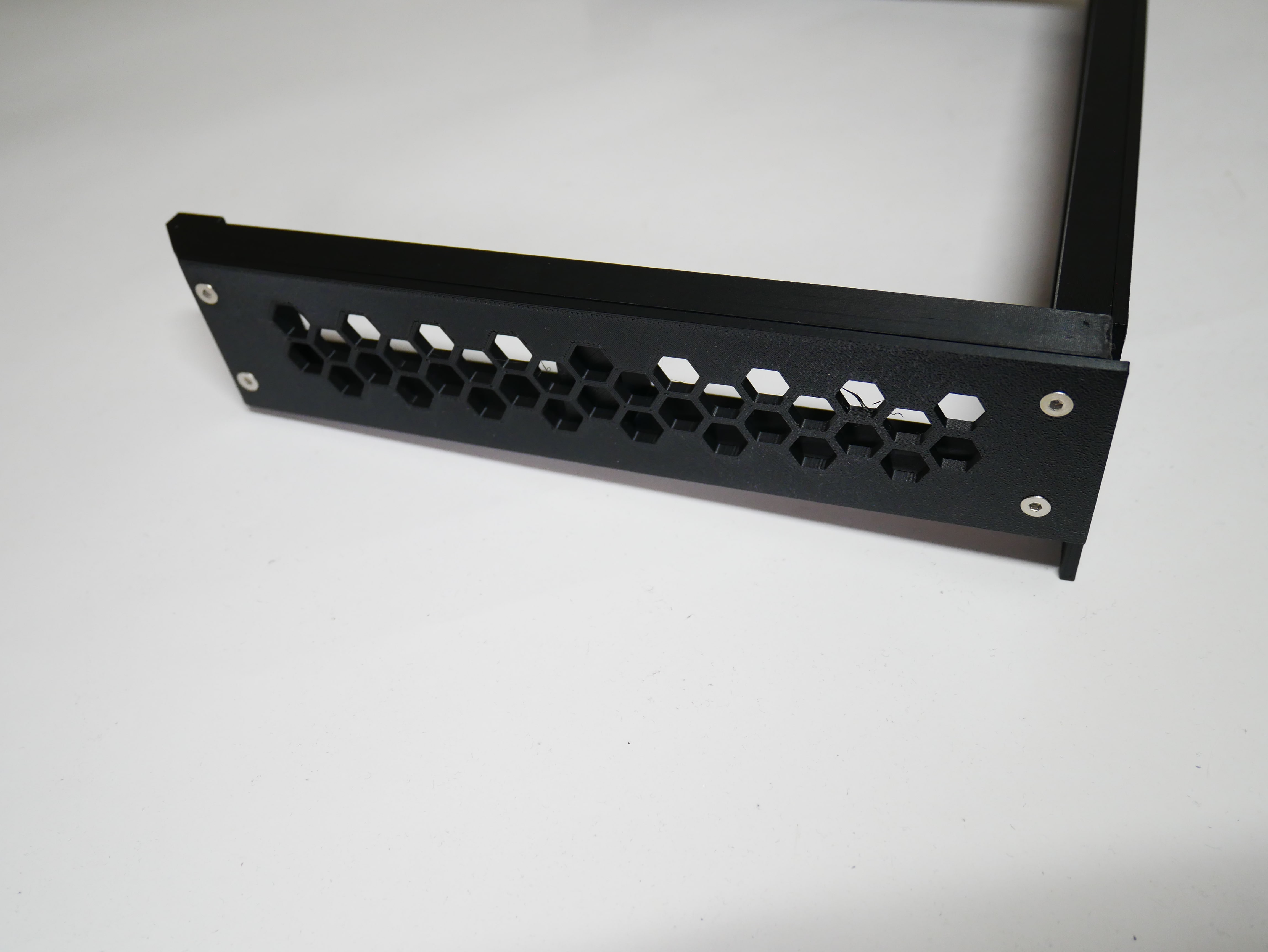

  • Přidělejte zadní panel body_back-cover nebo body_back-cover-open na zadní stranu slepené kostrukce pomocí čtyř šroubů M3x8 se zkosenou hlavou


alt

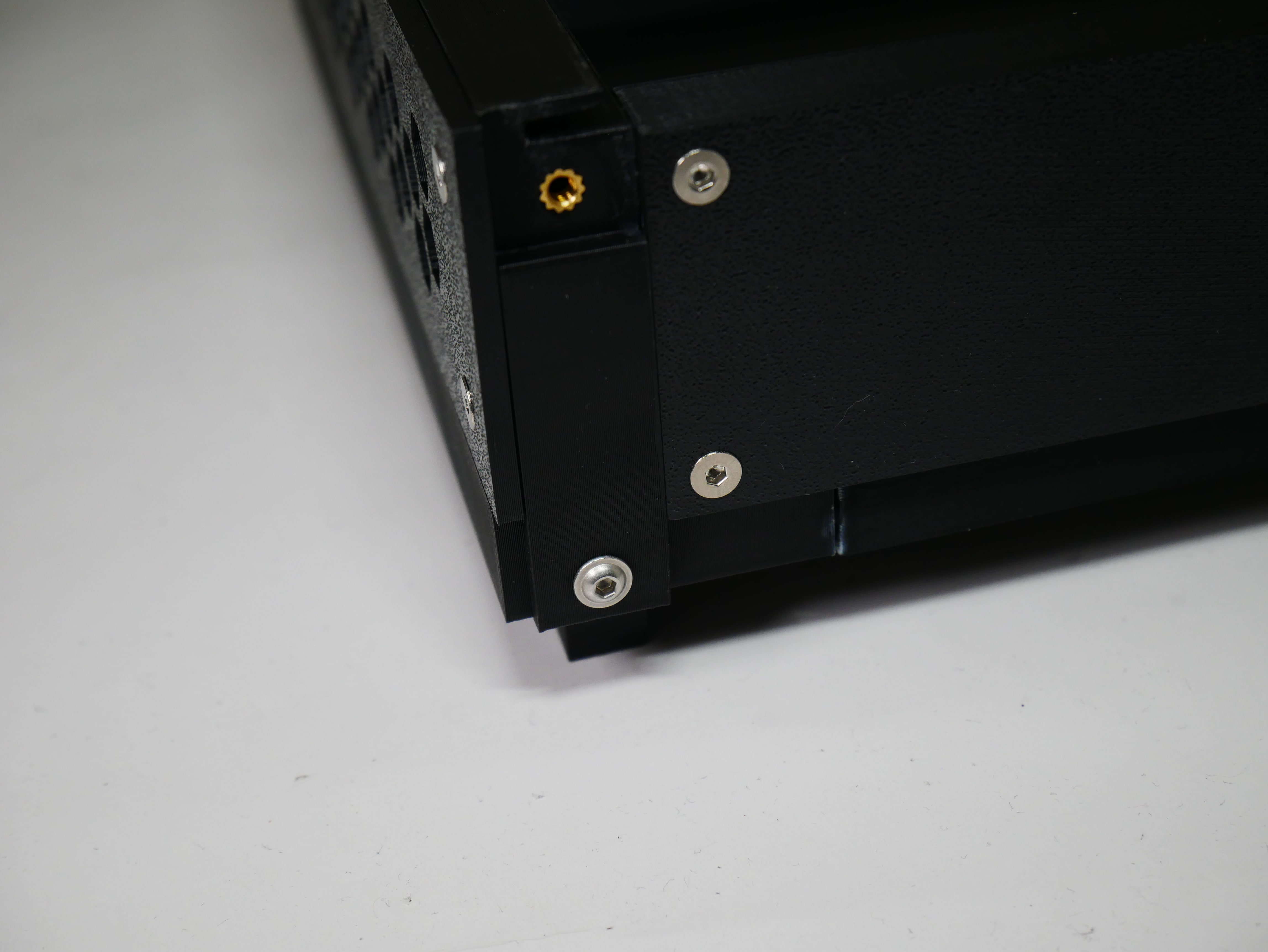

  • Přidělejte boční panel body_right-cover na pravou stranu slepené kostrukce pomocí čtyř šroubů M3x8 se zkosenou hlavou
  • To stejné zopakujte i na lefé straně


Krok 5: Přidělání držáků modulů

alt

  • Pomocí 2 šroubů M3x8 se zkosenou hlavou, přidělejte body_module_holder, jak je ukázané na obrázku nebo do zadního místa
  • To stejné zopakujte i na druhé straně


Krok 6: Zabudování do kostrukce

alt

  • Nasaďte kolejnici na předchozí patro nebo základnu a dosuňte až nadoraz
  • Přitáhněte patro zezadu pomocí dvou šroubů M3x6 s kulatou hlavou

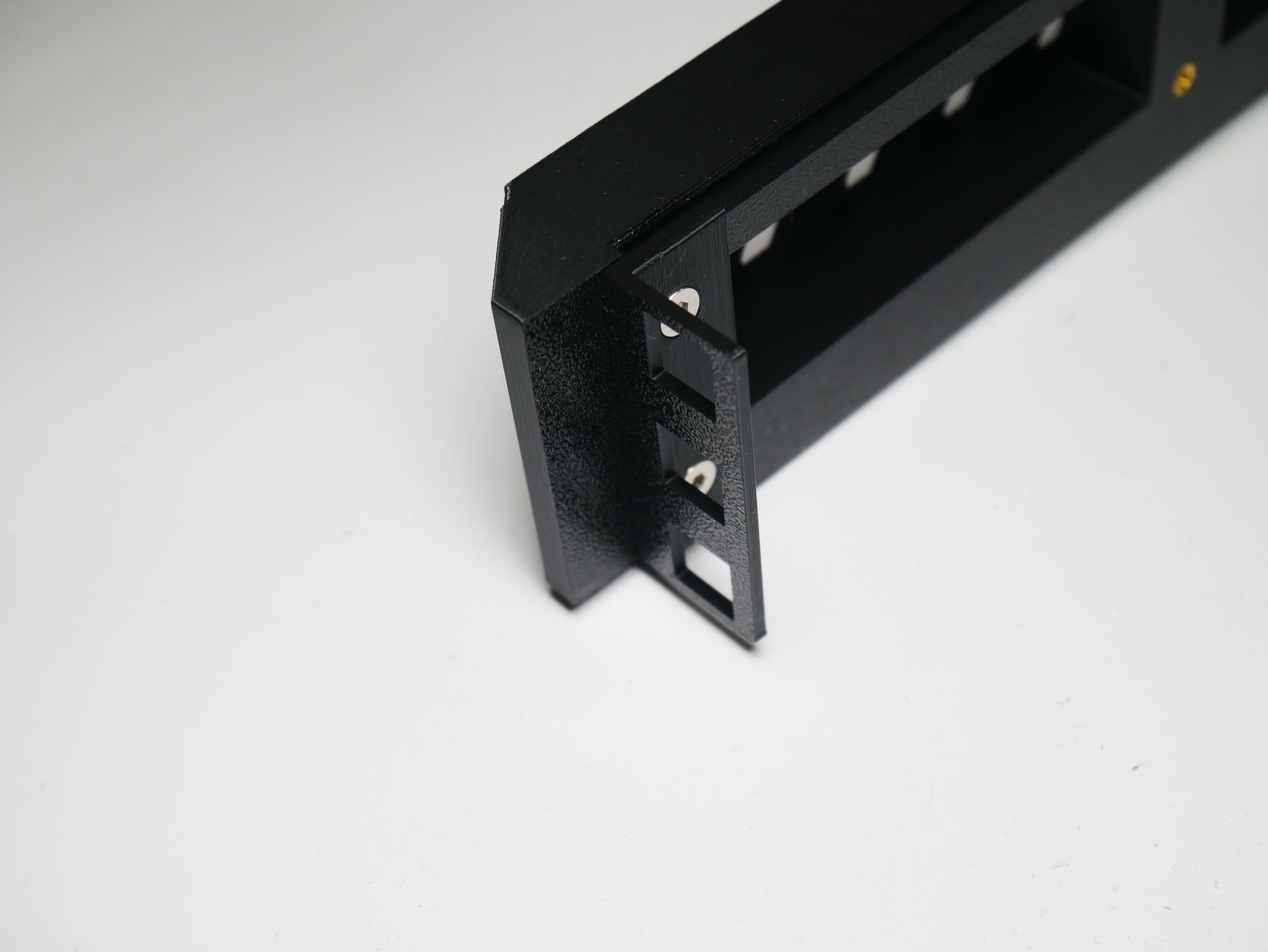

alt

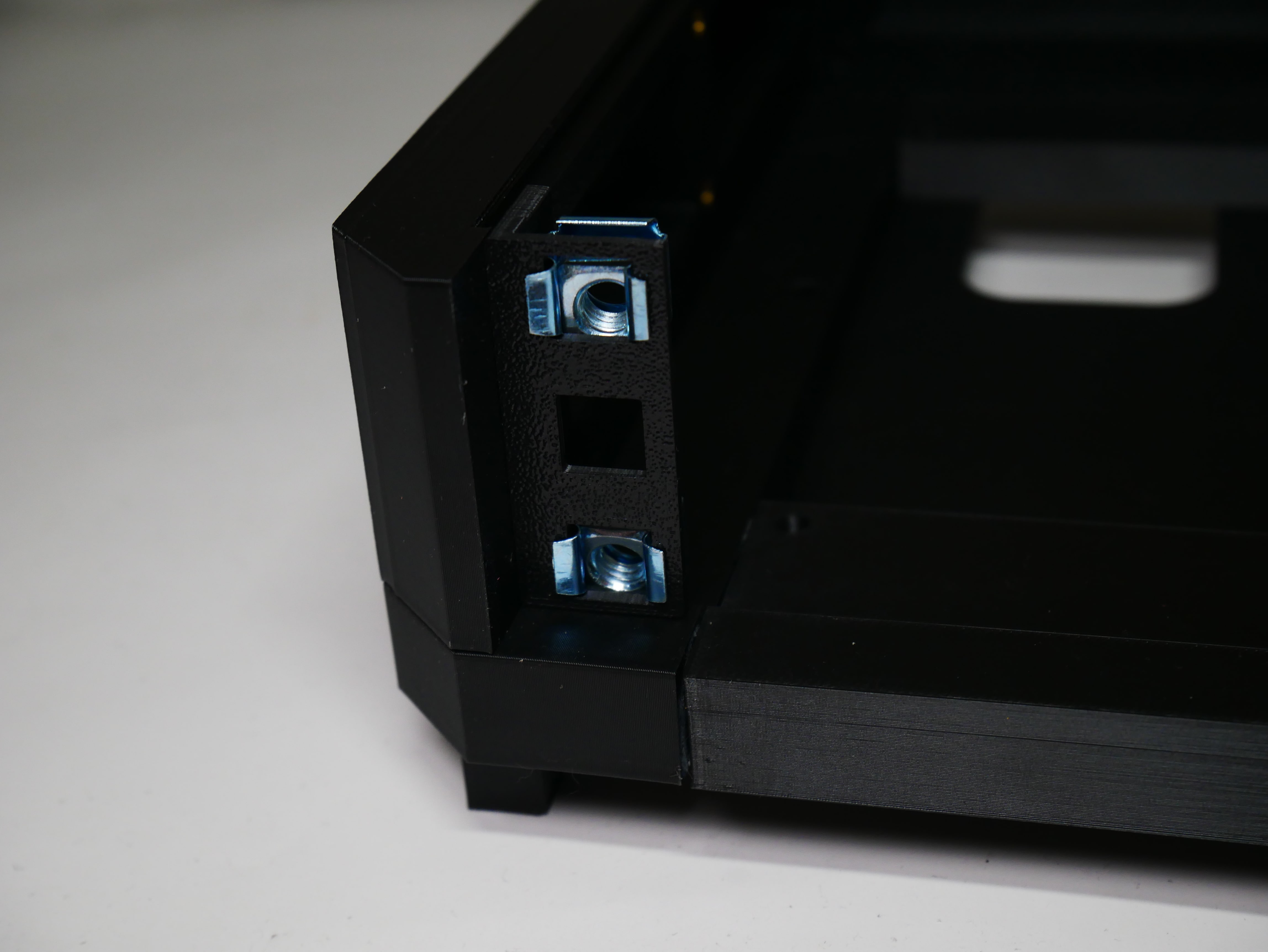

  • Přidělete 2x plovoucí matice do držáků zařízení jak je ukázáno na obrázku
