Modul pro kontrolu teploty a vlhkosti

---

Příprava

• Budete potřebovat modely:
  • modul_fan_front
  • 2x assets_module_mount

• Dále budete potřebovat materiály:
  • lepidlo
  • 12x závitové vložky M3x3
  • 5x závitové vložky M2,5x4
  • 5x šrouby M2,5x7
  • 4x šrouby M3x20
  • 8x šrouby M3x8 se zkosenou hlavou
  • 47g filamentu

• Použitá elektronika:
  • ESP6866 NoceMCU V3 WiFi
  • SHT40 Senzor teploty a vlhkosti
  • Větrák Noctua NF-A4x10 5V PWM
  • 4x Propojovací kabel 10cm samice-samice
  • 3x Propojovací kabel 10cm samec-samice
• Použité nástroje:
  • pájecí stanice
  • šroubovák

---

Krok 1: Tisk

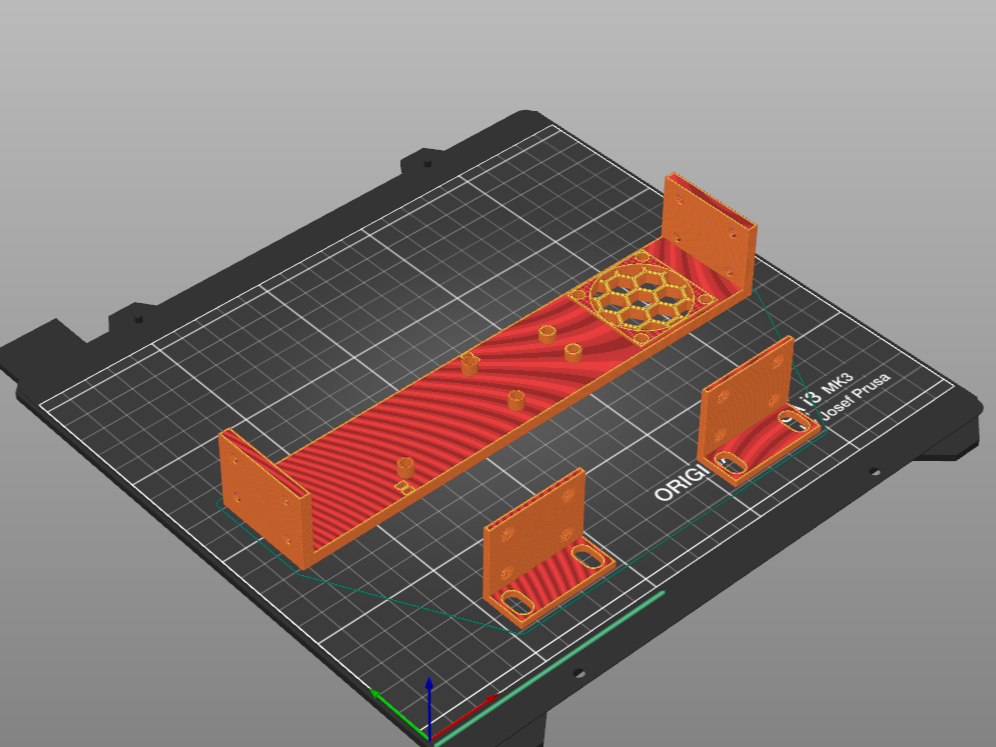

• Položte modely na tiskovou podložku tak, jak je ukázané na obrázku.

---

Krok 2: Závitové vložky

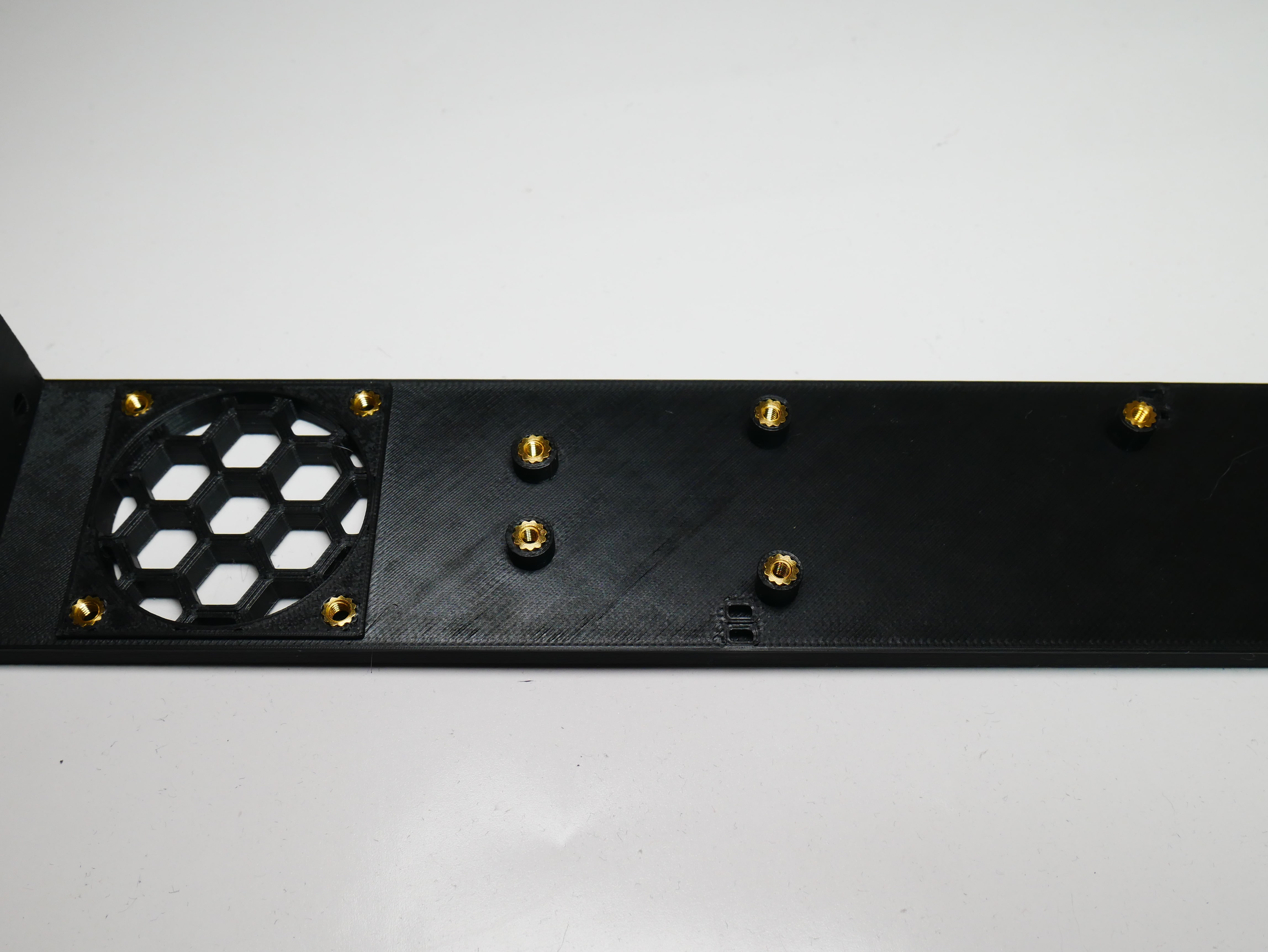

• Přidejte 5 závitových vložek M2,5x4 (na obrázku vpravo)
• Přidejte 4 závitové vložky M3x3 na místo větráku (na obrázku vlevo)

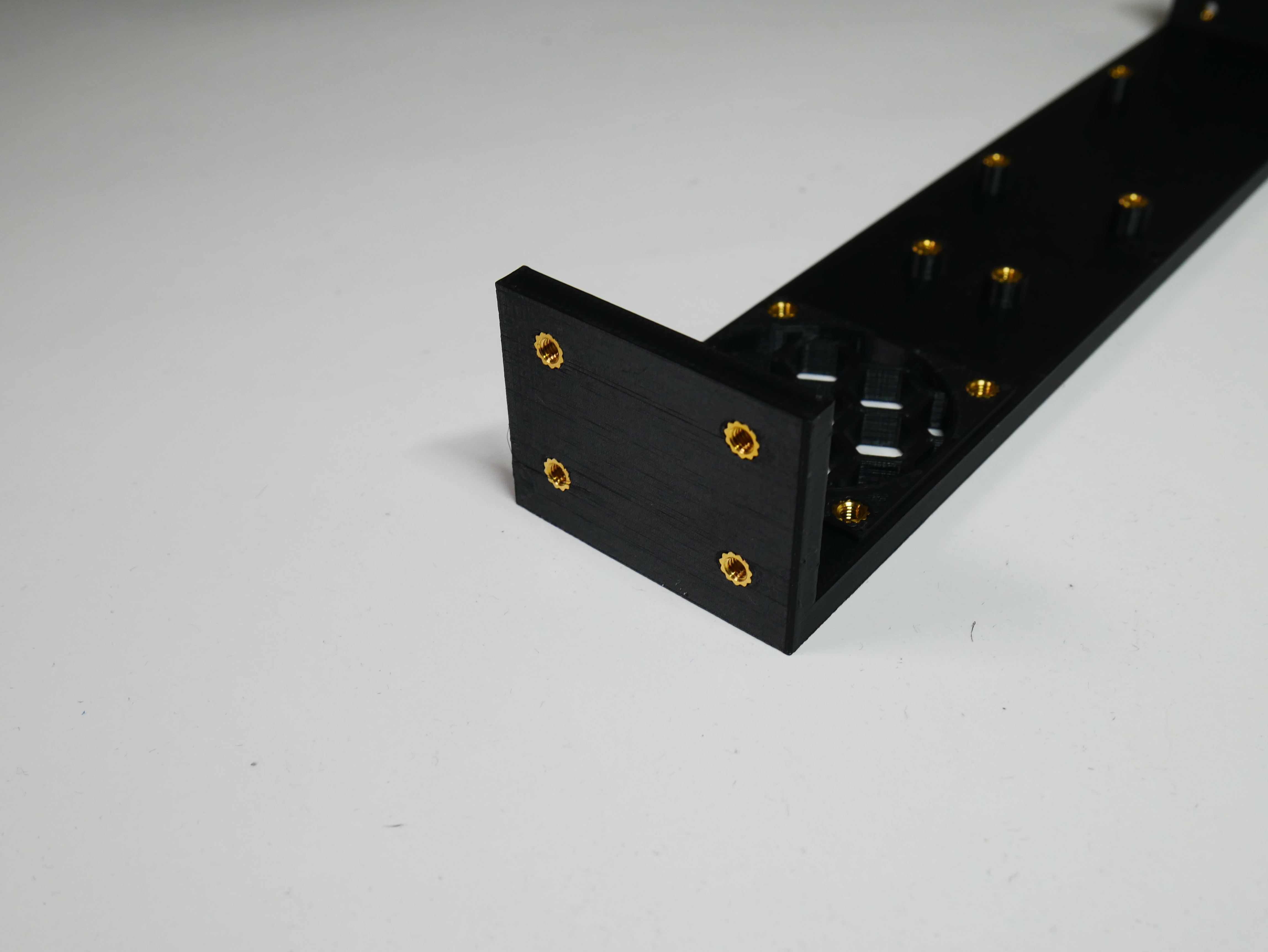

• Zaveďte 4 závitové vložky na stranu modelu
• Stejně zopakujte i na druhé straně

---

Krok 3: Instalace elektroniky

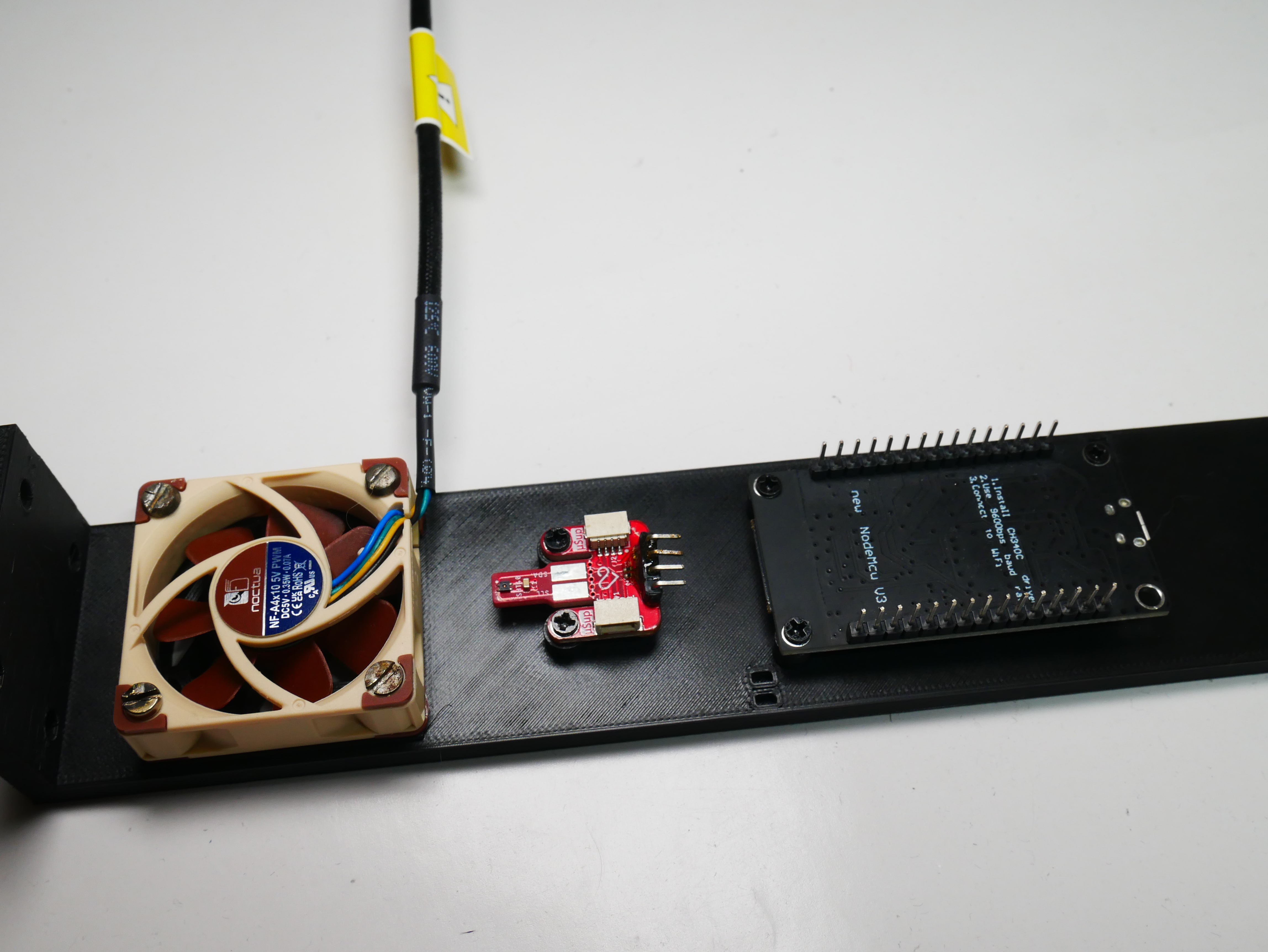

• Přidělejte větrák čtyřmi šrouby M3x20, dejte si pozor, na polohu větráku
• Přidělejte senzor teploty sřrouby M2,5x7 podle obrázku
• Přidělejte mikrokotroler pomocí tří šroubů M2,5x7, aby konektor směřoval od senzoru

---

Krok 4: Zapojení

• Propojte piny senzoru následovně (číslování je na obrázku od horního pinu):
  • 1 -> 3v3
  • 2 -> GND
  • 3 -> D1
  • 4 > D2

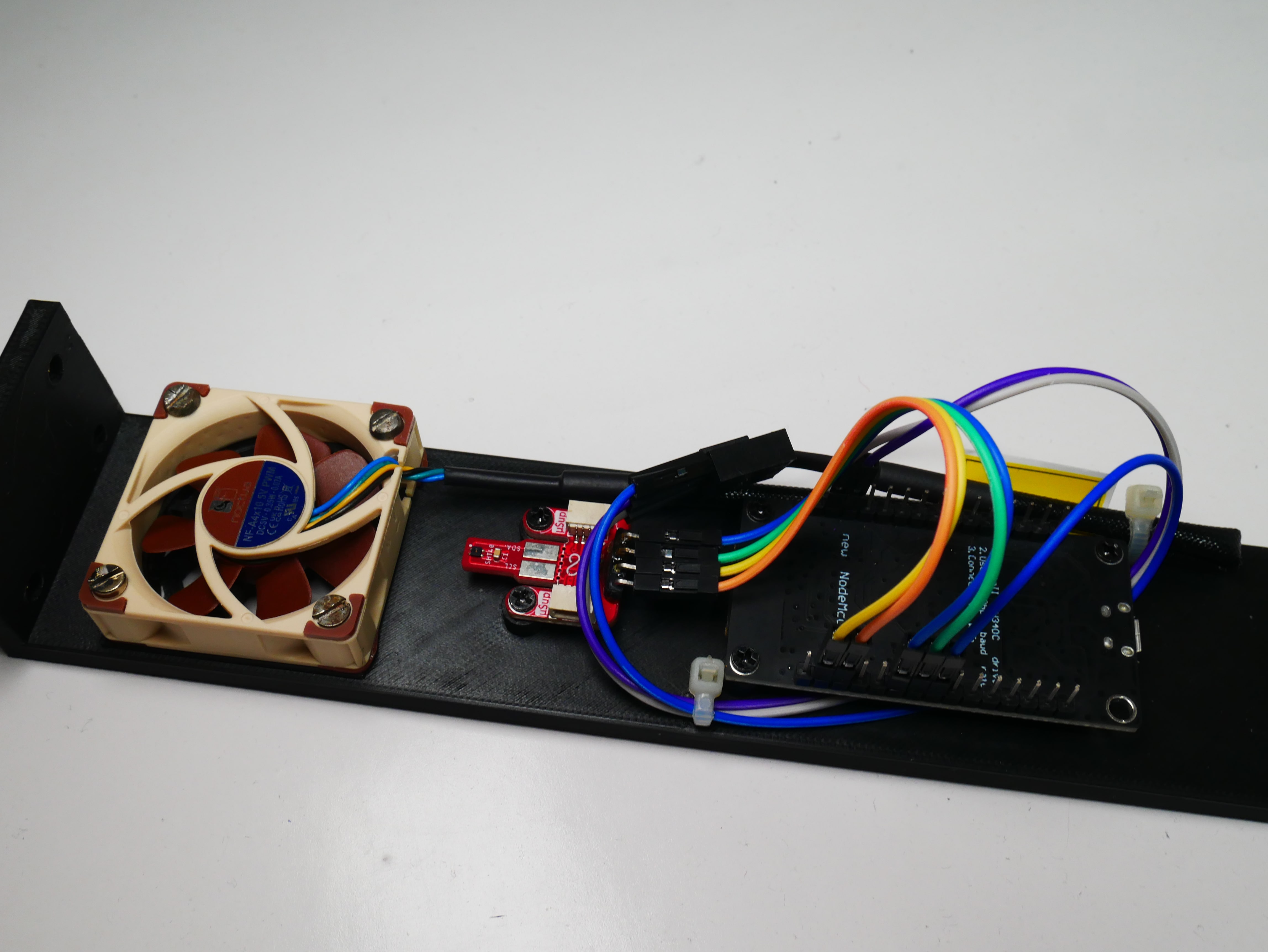

• Propojte piny větráku následovně (barvy kabelu vidíte před konektorem větráku):
  • Černý kabel -> GND
  • Žlutý kabel -> VUSB
  • Modrý kabel -> D5
• Volné kabely připevněte pomocí stahovacích pásků podle, jak na obrázku

---

Krok 5: Zprovoznění

• Doporučuji použít platformu ThingSpeak, pro kterou je napsaný skript, plaftorma je bezplatná

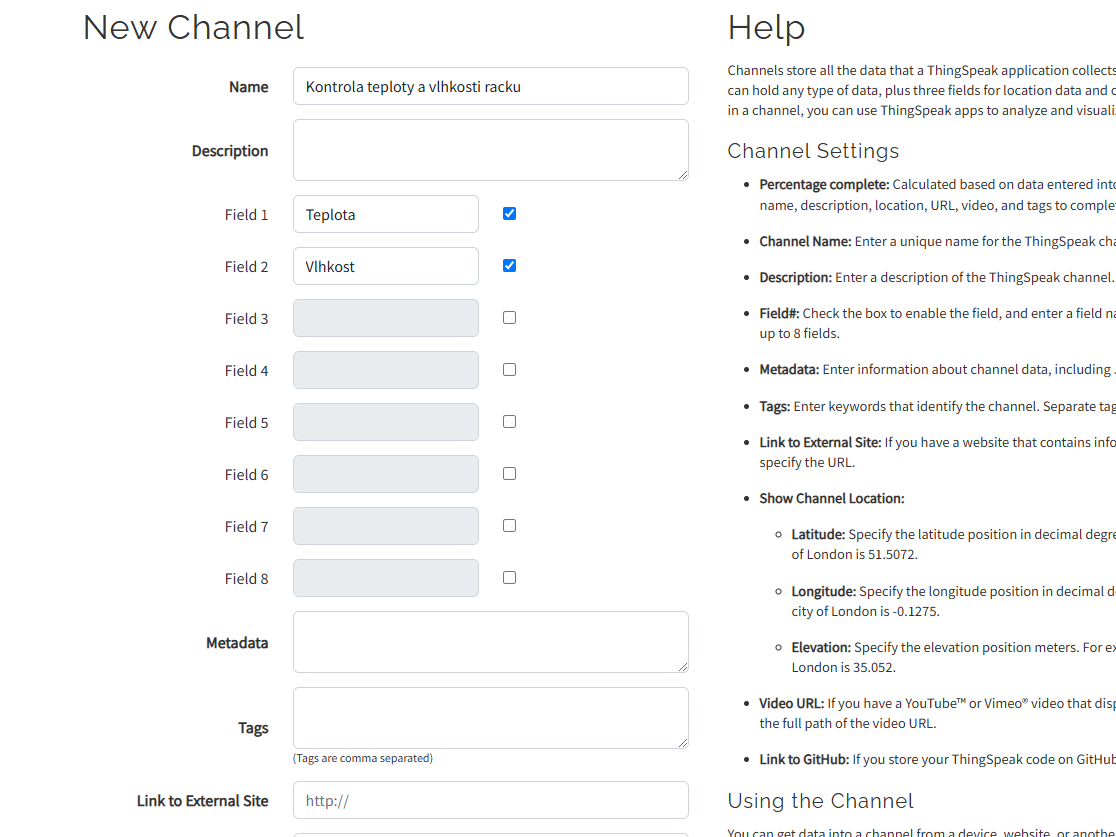

• Vytvořte si účet na ThingSpeaku a vytvořte váš kanál přes kliknutím na tlačítko New Channel na stránce https://thingspeak.mathworks.com/channels
• Pojmenujte si váš kanál, do kolonky Field 1 napište např. Teplota a do kolonky Field 2 napiště např. Vlhkost

Nahrajte na mikrokontroler následující skript:

#include "ThingSpeak.h"
#include <ESP8266WiFi.h>
#include "Adafruit_SHT4x.h"

#define SECRET_SSID "<SSID VAŠÍ BEZDRÁTOVÉ SÍTĚ>"
#define SECRET_PASS "<HESLO VAŠÍ BEZDRÁTOVÉ SÍTĚ>"

#define SECRET_CH_ID <ID KANÁLU>
#define SECRET_WRITE_APIKEY "<API KLÍČ>"

char ssid[] = SECRET_SSID;
char pass[] = SECRET_PASS;
WiFiClient  client;

unsigned long myChannelNumber = SECRET_CH_ID;
const char * myWriteAPIKey = SECRET_WRITE_APIKEY;

const int pwmPin = D5;
const int pwmFrequency = 1000;
const int pwmResolution = 8;

Adafruit_SHT4x sht4 = Adafruit_SHT4x();

void setup() {
  delay(10000);
  Serial.begin(115200);
  Serial.println("Adafruit SHT4x test");
  if (! sht4.begin()) {
    Serial.println("Couldn't find SHT4x");
    while (1) delay(1);
  }
  sht4.setPrecision(SHT4X_HIGH_PRECISION);
  sht4.setHeater(SHT4X_NO_HEATER);

  pinMode(pwmPin, OUTPUT);
  analogWriteFreq(pwmFrequency);

  WiFi.mode(WIFI_STA);

  ThingSpeak.begin(client);
}

void loop() {

  if(!WiFi.isConnected()){
    Serial.print("Attempting to connect to SSID: ");
    Serial.println(SECRET_SSID);
    while(!WiFi.isConnected()){
      WiFi.begin(ssid, pass);
      Serial.print(".");
      delay(10000);
    }
    Serial.println("\nConnected.");
  }

  sensors_event_t humidity, temp;

  uint32_t timestamp = millis();
  sht4.getEvent(&humidity, &temp);
  timestamp = millis() - timestamp;

  float t = temp.temperature;
  float h = humidity.relative_humidity;

  ThingSpeak.setField(1, t);
  ThingSpeak.setField(2, h);

 int x = ThingSpeak.writeFields(myChannelNumber, myWriteAPIKey);

  if(x == 200){
    Serial.println("Channel update successful.");
    Serial.print(F("Humidity: "));Serial.print(h);Serial.print(F("%  Temperature: "));Serial.print(t);Serial.print(F("°C "));
  }
  else{
    Serial.println("Problem updating channel. HTTP error code " + String(x));
  }

  if(t < 25){
    analogWrite(pwmPin, 0);
    Serial.print(" Fan speed: 0%");
  }
  if((t >= 25 ) && (t < 30)){
    analogWrite(pwmPin, 128);
    Serial.print(" Fan speed: 50%");
  }
  if((t >= 30 ) && (t < 40)){
    analogWrite(pwmPin, 190);
    Serial.print(" Fan speed: 75%");
  }
  if((t >= 40)){
    analogWrite(pwmPin, 255);
    Serial.print(" Fan speed: 100%");
  }

  delay(15000);
}

• Změňte proměnnou SECRET_SSID na SSID vaší bezdrátové sítě, SECRET_PASS na heslo vaší bezdrátové sítě, SECRET_CH_ID na ID vašeho kanálu na ThingSpeak
• V nastavení vašeho kanálu na ThingSpeak přejděte do kolonky API Keys a zkopírujte Write API Key, ten poté přidejte do proměnné SECRET_WRITE_APIKEY
